ST推出超低噪声和超低功耗的高速运算放大器 |
| 发布时间:2005年8月11日 点击次数:80 |
| 来源:电子产品世界 作者: |

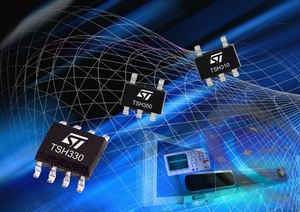

中国,2005年7月25日 – 全球模拟IC的领导厂商意法半导体日前推出一系列超低噪声和超低功耗的高速运算放大器产品,新器件的目标应用为逻辑分析仪、示波器、视频驱动器、影像系统和电池供电的仪表。这个产品系列采用高速的BiCMOS技术和电流反馈结构,采用先进的量产的BiCMOS制造工艺,产品性能优异,价格低廉。 在新推出的三个产品中,其中一个专门用于低电流和高带宽应用,而另外两个瞄准超低噪声的应用。TSH310的最大静态电流仅为400微安,带宽达到130MHz,这是测量电路有效处理小信号最高速率的标准,压摆率115V/微秒,这是测量电路传递高振幅和高频信号的能力的标准。压摆率越高,系统适应的速率越快,信号失真度也就越小,这一点在高动态应用中非常重要。这款低功耗的器件采用微型SOT-23封装,特别适合尺寸紧凑的手持应用,同时还提供SO-8封装。TSH330 和 TSH350 的压摆率和带宽都很高,TSH330的带宽达到 1.1GHz ,压摆率达到1800V/微秒,噪声（等效输入噪声电压）仅为1.3nV/sqrtHz。 降低设备功耗已成为设计人员的一个主要目标,TSH310特别适合高速的电池供电的需要高动态性能的手持设备,产品测试证明,这款运算放大器的典型静态电流保证低于470微安,典型输入噪声电压7.5nv/sqrtHz,输出级是为驱动高速ADC专门优化的,线性（SFDR）在F=1MHz时-87dBc,在F=10MHz时-55dBc(2Vp-p, 1000Ω负载)。 面向对带宽和噪声性能要求极高的高端设备,TSH330的单位增益带宽频率1.1GHz,静态电流仅为16mA,典型输入噪声电压1.3nV/sqrtHz。在增益为2时,增益平坦性0.1dB,频率高达160MHz,输出级是专门为驱动100Ω负载的视频或仪表线路优化的,SFDR在F=10MHz时-78dBc,在F=20MHz时-73dBc (2Vp-p, 1000Ω负载)。 TSH350很好地处理了性能与功耗之间的矛盾关系,带宽410MHz,压摆率940V/微秒,静态电流4.1mA,输入噪声电压低达1.5nV/sqrtHz,输出级也是专门为驱动100Ω负载优化的,在5V电源电压下输出电压最小变化2.8Vp-p。典型额定失真度F=10MHz时 -66dBc,向100Ω负载输入时,输出电压变化1Vp-p,这款放大器特别适合速度和节能同等重要的应用。 所有放大器都是为5V电源设计的,工作温度范围-40 到 +85摄氏度,全部采用8引脚SO-8塑料封装,标准引出线,带卷包装,TSH310还提供一个 5引脚的 SOT-23封装版。 |
|
|
|
