安捷伦公司推出的8960无线通信测试装置能够运行预置调制格式的实验室应用程序,针对GSM/GPRS、 EDGE、 CDMA2000、1xEV-DO、W-CDMA和HSDPA 技术,实现语音、视频、IP和通信应用的仿真测试功能。

该装置所具有的一套射频测试功能将参数化测量功能和首层性能测试结合起来,能够针对预定的访问信道评测无线设备的性能。

解决复杂的性能问题

在集成与验证测试工作的早期,设计者往往觉得记录协议交换信息对于优化设计或者调试错误非常有帮助。协议记录工具必须要能够实时地记录第1、2、3层的协议消息。

在设计调试过程中,测试工具还应该具备用户预定的触发与过滤功能,以帮助设计者隔离某些特殊的问题。两台测试装置进行同步记录的功能对于评测Inter-RAT handover性能是非常有用的。

在这一测试阶段,很多细微的和不是非常细微的性能问题就会出现。交换（handover）是一种非常复杂的数据调用,也是一个常见的问题来源。同时使用多个测试装置进行双单元（two-cell）仿真是实现真实交换测试的基础。

随着3G网络数据速率的增大,设计者还必须解决移动设备失效的问题,这种问题只会随着和数据吞吐量的增大而涌现出来。即使由于大气干扰而使信号发生干扰和衰落,设计者都必须搞清楚其产品中所用的微处理器是否能够处理所有输入和输出该设备的数据信息。

当做完基本的无线设计功能验证之后,设计者还必须确保：当把该移动设备接入不断扩容的个人电脑和操作系统网络中时,为终端用户提供的应用程序仍然能够正确工作。在3G蜂窝网络中传输高速的数据将会给终端用户的使用带来问题,因为大多数PC操作系统无法处理移动网络传送的数据。

随着数据速率的增加,这些问题将变得更加糟糕。网络仿真器和移动设备仅仅是整个移动数据系统中的两个组件,若想检测整个系统的问题就会给设计者提出更大的新挑战。

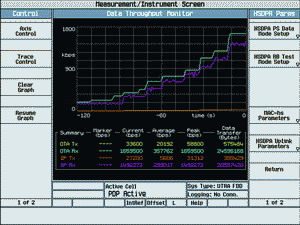

8960测试装置中的数据吞吐率监视器能够对发射器和接收器信道上的无线和IP数据吞吐率进行测量。设计者能够把超过实际网络性能指标的数据速率作为激励加载给待测设备,对于HSDPA能够测试高达3.6Mb/s的数据速率,对于1xEV-DO能够测试2.4Mb/s的速率,同时还可以模拟某些射频故障（如图2所示）。

除了CDMA格式的实验室应用外,设计者还可以在PC上使用安捷伦推出的Baseband Studio功能,实现信号衰落条件下的应用性能测试,并监测数据吞吐中的故障。这一功能通常需要更昂贵的测试设备来实现。

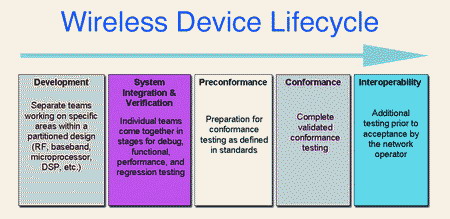

在产品生命周期中的应用

具有实时堆栈式架构的一体化测试仪将射频测试和协议分析功能结合了起来,使设计者能够按其所需快速开始测试工作。它为应用集成和验证过程提供了真实的网络性能,与其他测试设备联合使用,可以为移动设备设计的早期和后期阶段提供全面的测试覆盖。

安捷伦8960测试装置是多种射频与协议前一致性验证和一致性验证测试系统的核心设备,还广泛应用在生产测试过程中。设计者将会发现,在移动设备生命周期的各个阶段使用这一解决方案,能够有效地帮助设计者将产品设计顺利地交付生产。
