新的高压控制器提高了能效,降低了谐振转换器的尺寸,同时还减少了噪声辐射

中国,2006年6月27日 — 全集成开关电源(SMPS)IC的领导厂商意法半导体（纽约证券交易所代码：STM）,今天推出一个先进的专门为串联谐振半桥拓扑设计的双终接控制器芯片。功能丰富,设计可靠,性能卓越,新一代高压IC支持保护全面和高可靠性的电源设计,特别适用于液晶电视和等离子电视的电源、便携电脑和游戏机的高端适配器、80+ initiative-兼容ATX电源和电信设备开关电源。

在上一代产品L6598的基础上取得了突破性进步,新的L6599新增多种功能,像直接连接功率因数校正器（PFC）的专用输出、两级过流保护（OCP）、自锁禁止输入、轻负载突发模式操作和一个上电/断电顺序或欠压保护输入。

新产品工作在50%互补性占空比下,插入一个固定的死区时间,以确保软开关操作。支持高频开关（最高500kHz）,能效高,电磁干扰（EMI）辐射低。为了采用自举方法驱动上桥臂开关,新产品整合了一个能够承受600V以上电压的高压浮动结构和一个同步驱动式高压横向双扩散金属氧化物半导体(LDMOS)器件,节省了一个外部快速恢复自举二极管。

L6599为两个栅驱动器提供一个源出电流0.6A和灌入电流1.2A的典型峰值电流处理能力,使设计人员能够利用一个外部可编程振荡器设定工作频率。

一个非线性软启动可防止涌流,最大限度抑制输出电压过冲。这个器件还有一个可控制的突发模式操作,能够大幅度降低在轻负载和无负载条件下的平均开关频率和相关损耗。

利用这个新的谐振控制器,设计人员甚至可以在功率校正系统内满足节能要求。在突发模式操作期间,一个专用输出使IC能够关断功率因数校正器（PFC）的预稳压器,以降低这部分电路的无负载功耗。

L6599的其它重要特性包括低功耗(< 30mW)、压摆率最高50V/ns的无闩锁操作保证和一个“不自锁”禁用输入,高性能过流保护（OCP）功能提供全面的过负载和短路保护。新增的一个自锁禁用输入让过热保护(OTP)和/或过压保护(OVP)的实现变得十分容易。

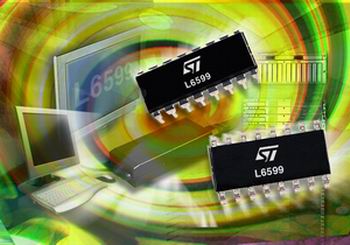

L6599有三个产品型号：L6599N采用PDIP16封装,L6599D和L6599DTR采用SO16N封装。新产品现已投产,订购25,000件,产品单价为1.20美元。
