6引脚单片机激发应用新创意

　美国微芯科技公司（Microchip Technology）最近推出业界体积最小的8位闪存单片机PIC10F。该产品采用仅有6引脚的超小体积SOT-23封装,十分适合空间极为有限和成本极低的应用场合。

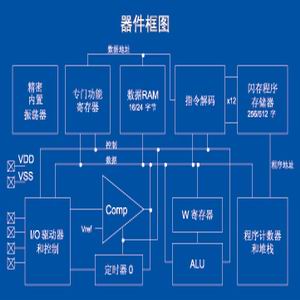

　　微芯科技安防、单片机及技术开发部副总裁Steve Drehobl介绍说,首批推出的8位PIC10F闪存单片机系列包括PIC10F200、PIC10F202、PIC10F204及PIC10F206四款,提供能存储256~512条指令（x12位程序字）的闪存程序存储器及16~24字节的数据RAM。新器件的特性还包括：精确4 MHz内部振荡器、33条指令、两级堆栈、拉/灌电流为25MA的I/O、低功耗休眠电流（100nA）、2V~5.5V的宽电压工作范围、一个8位定时器、一个看门狗定时器、在线串行编程（ICSP）技术、上电复位、节能休眠模式,以及仅限于PIC10F204和PIC10F206的模拟比较器模块。新器件仅有6个引脚,极易使用,即使从未从事过单片机设计的人员亦能在短时间内掌握。凭借ICSP技术,Microchip的6引脚器件可在嵌入电路板后编程。
　　PIC10F系列最适用于空间有限、需要低引脚数的单片机应用,同时其小巧的体积、高性能和极低的成本相结合,开拓了传统单片机所未涉及的新应用领域,如能作为轻松修复专用集成电路（ASIC）及印制电路板（PCB）设计缺陷的“电子胶”（Electronic Glue）。

 PIC10F包含通常闪存单片机的基本功能,却浓缩在631脚的超小SOT-23封装中。


　　所谓“电子胶”是指在ASIC或PCB中发现一个缺陷可能对设计产生破坏性影响,因此需要修改芯片或更改整块电路板,这样会大大延误产品上市时间和增加报废成本,如果从一开始就采用低成本PIC10F 6引脚器件设计PCB,那么无论对ASIC、电路板或PCB上的许多其它元器件,缺陷修复、后期变更及其他错漏补救均能以较低的成本轻松实现,就像是使用了特殊“胶水”弥合了系统设计中的缺陷。
　　凭借其多性能和小体积的特性,PIC10还可替代传统的标准逻辑及定时元件,如延时、智能闸、信号调理、简单状态机、编码器／解码器、I/O扩展器及小型外围逻辑功能,目前均可集成在一枚6引脚的单片机上,省去了外部元器件。
　　利用PIC10F器件方案还可理想地取代传统的机械功能,如智能开关、模式选择器、远程I/O、定时器、LED闪光灯及任何其它类型的机械式定时器和开关。同时,PIC10F以其小巧的体积和低廉的成本,成为众多新兴“一次性”智能电子应用的理想解决方案。
