美国模拟器件公司(Analog Devices, Inc.)日前发布了两款数字可设置增益仪表放大器,它们具有优异的精度和带宽以及先进的工业和仪表仪器应用所需要的速度和精密度。这些应用,包括测试、控制和高速数据采集系统,都要求快速、精确测量以及在大电压范围内鲁棒性信号调理。

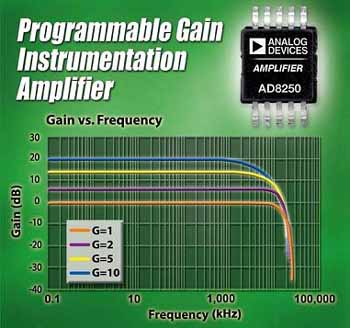

　　AD8250和AD8251通用仪表放大器实现高达12MHz带宽——最接近同类器件的两倍——同时其温度漂移比同类仪表放大器降低了75%。凭借ADI公司取得重大技术进步的亚微型iCMOS(工业CMOS)制造工艺,AD8250和AD8251数字可设置增益仪表放大器的拉电流只有3.5mA——比同类器件减小75%——并且采用减小封装尺寸的10引脚超小外形塑料封装(MSOP),比同类最接近的仪表放大器减小90%。

　　大电压范围、快速建立时间以及低漂移

　　AD8250和AD8251特别适合于要求大电压工作范围的工业和仪表仪器设备,它们采用±5V～±12V电源供电,可提供12MHz带宽和0.5微秒(μs)达0.01%建立时间。1μV/℃的失调电压和10 ppm/℃增益漂移在所有可设置增益仪表放大器中都是最低的。

　　增益设置

　　通过提供新的仪表放大器系列的数字可设置增益功能可以增加额外的灵活性,它允许设计工程师即使在器件已经进入系统之后也可调节增益。这两款仪表放大器除了增益设置外其它都相同,AD8250可提供1,2,5和10的增益设置,AD8251可提供1,2,4和8的增益设置。用户接口允许设计工程师以三种方法中的一种设置2bit的增益控制字：使用时钟输入锁定增益控制字;在透明模式中可在1μs内设置增益控制字;或者可将控制bit设置为高电平或低电平,保持设置的增益不变。

　　与高性能ADC兼容

　　AD8250和AD8251仪表放大器适合与高性能ADC配套使用,例如ADI公司的AD7621,AD7671/74/77/78/79,AD7685和AD7946/47 PulSAR ADC,以及与ADI公司的ADR431和ADR435基准电压源配套使用。

　　供货与报价

　　AD8250和AD8251数字可设置仪表放大器现可提供产品样片,并且将于2006年10月提供大批量产品。它们采用10引脚MSOP封装,千片订量报价为4.95美元/片。
