1 引言
　　目前,通用二踪示波器如HH4310A/HH4311A、RS8等均无存储功能,在学生实验中能满足信号测量的要求,但若用于测量一些非周期单脉冲信号,由于信号的突发性,这些通用的示波器往往不能对信号的波形、幅值、脉宽进行仔细的观测。其在通用示波器中嵌入存储功能,能极大地扩展应用范围,具有较高的实用价值。笔者介绍一种利用SPCE061A型16位单片机在HH4310A/HH4311A型通用示波器中嵌入存储功能的原理及实验结果。

2 通用示波器的基本工作原理

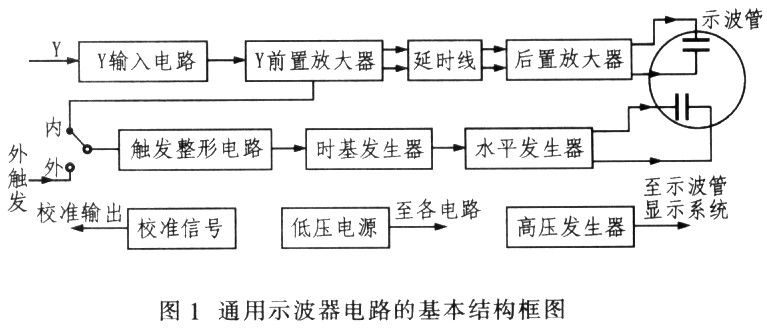

　　通用示波器的频率繁多,电路各不相同,但总的来说,可以归纳为3个主要组成部分：垂直系统（主要实现Y输入信号的放大）;水平系统（主要实现水平扫描和水平放大）和主机（主要包括低/高压电源和显示电路）。基本结构如图1所示,各组成部分的详细工作原理参阅参考文献[1]。

?

3 嵌入存储功能的原理

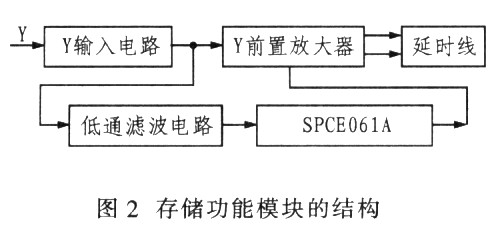

　　在通用示波器中嵌入存储功能的基本原理是用A/D转换器把仿真信号转换为数字信号,然后存储到RAM中,需要显示时,将RAM中的存储的数字信号按顺序读出,通过D/A转换器恢复仿真信号,在示波器荧光屏上显示出来。在设计中,利用SPCE061A型16位单片机中的A/D转换器实现对示波器的Y输入被测信号的模/数转换,转换的结果存储在SPCE061A内部的SRAM中,显示时,经SPCE061A的D/A转换器恢复输入的仿真信号,SPCE061A及相关电路构成的扩展电路接在通用示波器垂直系统的Y输入电路及前置放大器之间,如图2所示。

?

3.1 A/D转换的原理及性能要求

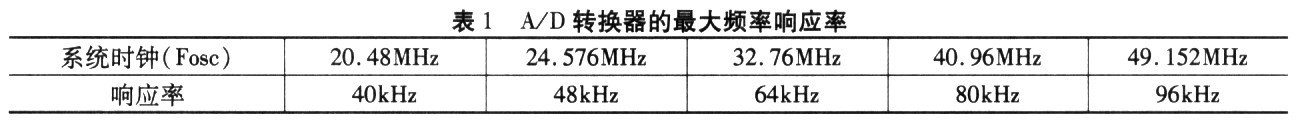

　　要实现对输入被测信号的存储,A/ D转换（取样、量化、编码）是关键,根据奈奎斯特（Nyquist）取样定理,曲江后能够不失真地还原出原信号,必须满足fs＞2fm,即取样频率必须大于信号最高频率的2倍。在SPCE061A中有7路10位逐次逼近型A/D转换器,通用对A/D转换器有关控制寄存器P_ADC_Ctrl（$7015H）、P_ADC_MUX_Ctrl（$702BH）的合理设置启动A/D转换,从P_ADC_MUX_Data（$702CH）单元中读出A/D转换的值。SPCE061A中A/D转换的最高速率为（Fosc/32/16Hz）,如果速率超过此值,从P_ADC_MUX_Data中读出数据时会发生错误。A/D转换的最大频率相应率（Fosc/32/16Hz）如表1所示。

?

　　在SPCE061A中,32768Hz的实时时钟经过PLL倍频电路产生系统时钟Fosc,Fosc再经过分频得到CPU时钟（CPUCLK）,通过对寄存器P_System Clok（$7013H）的编程来完成对系统时钟Fosc和CPU时钟频率的定义。默认时,Fosc、CPUCLK分别为24.576MHz和Fosc/8。

　　根据A/D转换的基本原理及SPCE061A的A/D转换的特性,在通用示波器中嵌入的存储功能模块的最大不失真频率为20kHz。

3.2 数字信号的存储和D/A转换
　　经A/D转换的结果需要存储到存储器中,其存储容量为获取波形的取样点数目,用直接存放A/D变换后数据的获取存储单元来表示。在SPCE061A中有2K×10bit的SRAM存储单元,实际使用的SRAM的容量主要由A/D转换的速率和扫描因子（t/div）共同决定,其关系如下式所示：
?

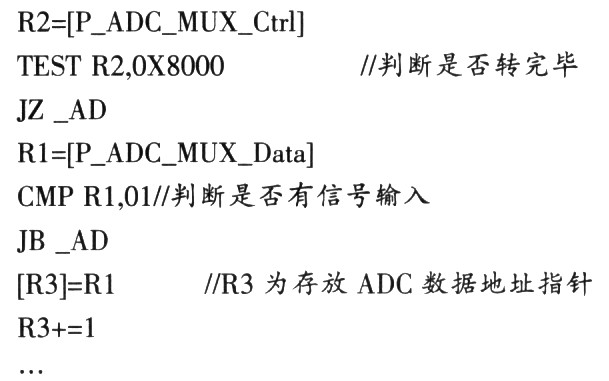

　　式中,fS为A/D转换的取样频率,N为每格的取样点数。由此可知,在A/D变换速率相同的条件下,存储容量的大小决定扫描时间因子的大小。在设计中,A/D变换的速率fS最大为96kHz,若用1K的SRAM作为A/D转换的存储器,则最大扫描时间为10ms/div。在存储扩展模块中,单片机启动A/D转换器后,通过对P_ADC_MUX_Data（$702CH）单元中A/D转换结果的比较,当有效的转换结果出现时,才将结果保存到SRAM中,利用这种方法能够有效地扩大扫描时间因子,对于单脉冲信号的捕捉非常有效。ADC的部分程序如下：

_AD
?
　　在A/D转换中,不仅A/D转换的位数和存储容量决定示波器的垂直和水平分辨率,而且,通过单片机对A/D转换结果的数字信号多次取平均处理,消除随机噪声,可以使垂直分辨率得到提高。

　　SPCE061A提供了2路D/A转换通道,通过对寄存器P_DAC_MUX_Ctrl（702AH）单元的编程控制D/A转换,将存储器中的数字信号按顺序转换为仿真信号,加到示波器的Y通道放大器中,在荧光屏上重现信号的波形。

4 示波器存储模块的实验研究

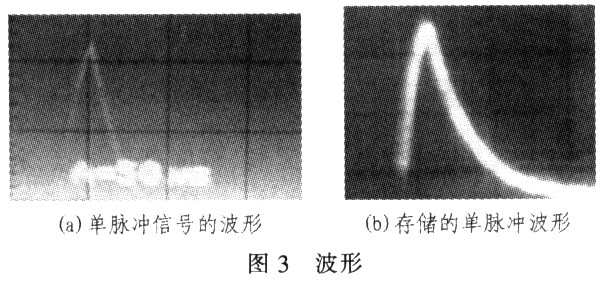

　　对于示波器存储模块的研究主要采用对同一信号进行实验比较的方式。在实际中,利用HH4310A/HH4311A型通用示波器对信号进行1次直接测量和1次存储测量,然后对2次测量结果（包括波形的失真度、幅值及频率）进行比较。图3（a）和（b）分别显示对单脉冲信号的直接显示波形和存储显示波形。

　　通过实验结果的比较可以看出,在一定频率（20kHz）以下,嵌入SPCE061A的示波器存储模块能够实现对信号的不失真存储。 ?

?

5 结束语

　　通过实验研究可以看出,利用SPCE061A可以实现对通用示波器存储功能的扩展。通过单片机的编程可较好地实现对单次脉冲的存储测量。虽然在SPCE061A中,A/D转换、D/A转换的速度和SRAM的容量限制了存储信号的频带范围,但是,其成本较低,性价比较高,具有一定的实用价值。若要扩大存储信号带宽的范围,可采用高速A/D转换器和D/A转换器以及大容量的RAM来实现。
