2006 年 8 月 31 日 － 北京 － 凌力尔特公司（Linear Technology Corporation）推出具输出断接和集成软启动功能的 1MHz、电流模式、同步升压型 DC/DC 转换器 LTC3526。其内部 500mA 开关可在 0.85V 至 4.4V 的输入电压范围提供高达 5V 的输出电压,从而使该器件非常适用于锂离子/聚合物或单节/多节碱性/镍氢金属电池应用。LTC3526 可从单节碱性电池提供高达 100mA 的连续输出电流（在 3.3V 时）。同步整流实现了高达 94% 的效率,而突发模式（Burst Mode）工作可将静态电流降至仅为 9uA,延长了手持应用的电池工作时间。2mm x 2mm DFN-6 封装和 1MHz 的恒定开关频率最大限度地缩小了电感器和电容器尺寸,可为手持应用提供所需的纤巧占板面积解决方案。

LTC3526 采用 R_DS(ON) 仅为 0.40Ω（N 沟道）和 0.60Ω（P 沟道）的内部开关,具有高达 94% 的效率。输出断接功能允许输出在停机时完全放电。这一功能还限制了启动时的浪涌电流,最大限度地降低了输入电源端的浪涌电流。其它特点包括防振铃控制、短路保护、软启动和热保护。LTC3526 为需要高达 200mA 输出电流的升压型应用、以及小解决方案尺寸和较短的最长电池运行时间是决定性因素的应用提供了理想的解决方案。

就需要以最低可能噪声工作的应用而言,可用具有突发模式禁止功能的LTC3526B 版本。LTC3526B 版本在所有电流值时都工作于持续模式,略微降低了轻负载效率。不过,它能最大限度地对板上噪声敏感电路降低开关噪声的干扰。

采用 6 引线 DFN 封装的 LTC3526EDC 和 LTC3526BEDC 都有现货供应。以 1,000 片为单位批量购买,每片起价为 1.75 美元。

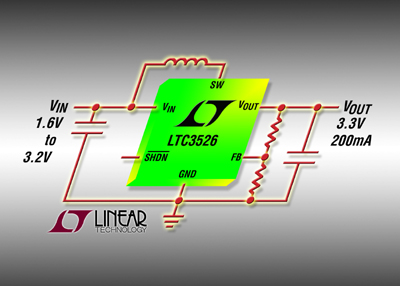

照片说明：具软启动和输出断接功能的 500mA、1MHz 同步升压型 DC/DC 转换器

性能概要：LTC3526/B

·　　　　　　　　用单节碱性/镍氢金属电池提供 3.3V/100mA 输出,或从两节电池提供 3.3V/ 200mA 输出

·　　V_IN 启动电压：850mV

·　　V_OUT范围为1.6V 至 5.25V

·　　 高达 94% 的效率

·　　输出断接

·　　1MHz 固定频率工作

·　　　　　　　　V_IN > V_OUT 工作

·　　　　　　　　集成软启动

·　　　　　　　　具内部补偿的电流模式控制

·　　　　　　　　具 9uA 静态电流（LTC3526）的自动突发模式工作

·　　　　　　　　低噪声 PWM 工作（LTC3526B）

·　　　　　　　　内部同步整流器

·　　　　　　　　逻辑控制的停机（I_Q < 1uA）

·　　 防振铃控制

·　　扁平（2mm x 2mm x 0.75mm）DFN 封装
