IR的小型高性能高压IC简化HID镇流器设计并延长电灯寿命 |
| 发布时间:2006年8月29日 点击次数:634 |
| 来源:电子工程世界 作者: |
全球功率半导体和管理方案领导厂商——国际整流器公司(International Rectifier,简称IR)推出IRS2453D系列600V自激式全桥驱动器集成电路IC。该系列适用于一般照明、室外照明及投影机等HID镇流器应用。
新器件采用IR专有的高压集成电路(HVIC)技术,集成了两个高端和两个低端的栅极驱动器。此举有助提升器件的性能,符合更严格的规范,提高了温度稳定性,并集成了以前没有的功能。
IRS2453D有一个用于振荡器编程的简单RC网络,无需两个同步半桥驱动器。相反来说,采用两个SO-8封装驱动器IC的方案则需要一个独立的振荡器分别驱动不同的半桥,由于容差和温度会引起准时状态的不匹配,因而会产生负载不对称的电压。在照明应用中,这将导致水银移动而缩短电灯寿命。IRS2453D则有效地解决了这个问题,它采用单振荡器来驱动两个半桥驱动器,以确保在整个温度及电源电压范围内获得精确的匹配。
IRS2453D也大幅简化了整体设计,集成了闭锁和非闭锁关断输入,可节省达7个器件之多。闭锁关断可以实现不同的保护功能,例如周期性过电流、开路负载或短路检测,而无需额外的元件;而非闭锁关断则可为各种用于功率管理应用的微控制器提供更为简单的接口。

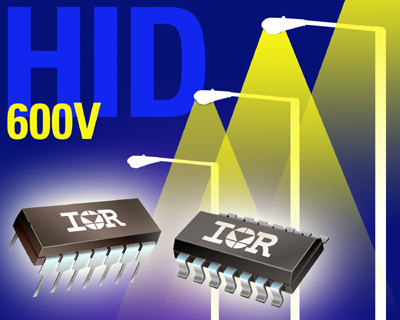

IRS2453D为无铅器件,采用14引脚DIP和SO封装,包括50%的占空比、固定的1微秒的(典型)内部死区时间,以及集成的自举电路。新型IC是为驱动HID电灯所需的低频AC电压设计的,也适用于其他高频应用,例如荧光镇流器和电源等通用电路。
IR中国销售总监严国富指出:“为HID镇流器而设计的IRS2453D是我们领先业界的HVIC产品系列的又一创新之作。它可以减少元件数量,缩小体积,提高可靠性,并简化电路设计。” IRS2453D其他主要规格包括15.6V齐纳二级箝位VCC和140μA典型微功率启动电路。抗噪性则由栅极驱动器的低di/dt峰值与超过1.5V的欠压闭锁滞后功能实现。
产品基本规格如下:
有关该器件的资料信息,可以浏览www.irf.com
IRS2453DPbF、IRS2453DSPbF和IRS2453DSTRPbF现已供货,产品全部符合《电子产品有害物质限制指令》(RoHS)。 |
|||||||||||||||||||||
|
|
|
