采用单线数字式亮度控制来为串联白色发光二极管供电,减少了便携系统中的元器件数量

AnalogicTech公司日前推出了AAT1231新型传导升压DC/DC转换器,其性能已经超越了之前用于串联发光二极管（LED）控制的事实标准脉冲宽度调制（PWM）技术。通过使用该器件,设计者能够仅用一条导线数字化地控制白色发光二极管（white LED）,并提供无闪烁的光输出、降低微控制器的时钟周期、节约通用输入/输出（GPIO）资源,为使用较少元器件的便携应用提供完整的解决方案。

脉冲宽度调制使电流产生了变化,因此影响到发光二极管的亮度。此外,旧技术要求的各种控制方法消耗了微控制器的处理资源,需要通用输入/输出接口和大量外部的器件,AAT1231克服了以上全部难题。

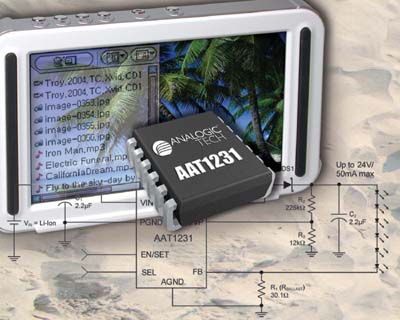

AAT1231是一款高频率、高效率的传导升压DC/DC转换器,在使用单个锂离子/高分子电池的便携式系统中用于白色发光二极管控制。在提供50mA 电流和高达24V的电压时,通过AnalogicTech的数字简易串行控制?(S²Cwire?)单线接口,该器件在串联时最多可驱动6个白色发光二极管,或者在并串联配置状态下最多可驱动12个白色发光二极管。

AAT1231上的发光二极管输出电流是通过研诺公司的S²Cwire接口以16个线性梯级来调控的。设计者通过改变SEL接脚的反馈电压,还可以扩展到另外16个输出电压;因此可以一次性设置从7.5%到100%的总共26个梯级(重叠后)输出。数字式控制通过提供不间断无闪烁的二极管输出可提高显示的可阅读性。

AAT1231的高达2MHz的开关频率可对负载瞬时做出快速响应,允许使用包括一个2.2μH电感器的小型外部器件。AAT1231可提供高达82%的总体效率,该器件还增加了真正的负载断开功能,可将负载完全与电源隔离;通过将漏电电流减少到1μA以下,从而延长电池寿命和待机时间。

AnalogicTech的AAT1231还提供多种标准保护功能,包括集成的软启动、电流限制、过热保护以及过压保护。AAT1231的工作温度范围是-40℃ 到+85℃。AAT1231即可供货,它采用无铅的12引脚TSOPJW封装。
