——交叉点开关工作频率超过500 MHz,为专业视频设计工程师提供无与伦比的集成度和带宽。

关于AD8117/AD8118

美国模拟器件公司（Analog Devices, Inc., 简称ADI）的32×32模拟交叉点开关为高分辨率视频应用提供无与伦比的高集成度和高速度的完美结合。AD8117和AD8118的带宽比32×32矩阵开关最接近的同类产品高500 MHz——高65%,从而使它们成为业界首款单芯片32×32模拟交叉点开关,达到传递量子扩展图矩阵 （QXGA）视频信号所需的高速度,而且不会降低图像质量。QXGA是一种高分辨率显示标准（2048×1536像素）,支持液晶显示器（LCD）上非常精细的视频图像。如果没有上述两款器件,专业视频工程师必须采用至少八个模拟交叉点开关才能获得与QXGA带宽水平相当的视频开关性能。

独特的体系结构实现无与伦比的集成度和带宽

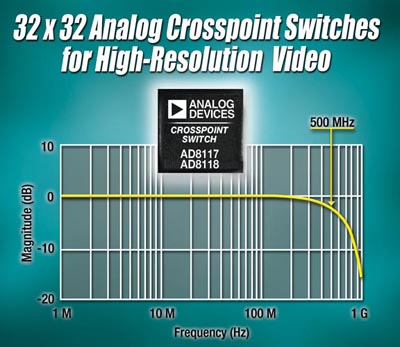

AD8117和AD8118采用业界首款全差分模拟交叉点开关内核体系结构实现宽带宽和小阵列尺寸的无与伦比的完美结合。这种设计结构通过差分输入和输出或单端输入和输出的任意组合能够为客户提高灵活性。500 MHz的带宽、1800 V/μs的转换速率、100 MHz的0.1 dB的增益均匀性以及500 MHz频率下－40 dB的串扰性能,实现了逼真的图像质量。

低功耗

AD8117和AD8118每个交叉点的功耗仅为2.5 mW——比支持QXGA的同类模拟交叉点开关解决方案低50%。低功耗特性由于降低了对电源的要求——这两款器件采用+5 V单电源或者±2.5 V双电源供电——无需外部散热片,从而降低了系统成本。另外,开关的待机电流仅为200 mA,静态电流为500 mA。

易用性

模拟交叉点开关很容易进行编程和重新编程。通过一个串行数字控制的双缓冲器——它可以容纳几个器件的菊花链——或者采用一种并行控制方法,无需对整个阵列重新编程就能够修改个别输出,从而完成通道开关。AD8117和AD8118的区别在于输出增益——AD8117的增益为1,而AD8118的增益为2——这使得它们在后设终端负载应用中更容易使用。

供货与报价

AD8117和AD8118模拟交叉点开关现在可提供产品样片,并且将于2006年第4季度开始量产。两种开关都采用304引脚球形增强散热式球栅阵列（BGA）封装,百片订量报价为295美元/片。AD8117和AD8118在工业温度范围（－40 °C ～ ＋85 °C）内完全达到规定的技术指标。欲获知更多信息,请访问：www.analog.com/pr/AD8117或者www.analog.com/pr/AD8118。
