输入DC/DC 控制器驱动N沟道MOSFET，可提供高达20A的电流 |
| 发布时间:2006年8月10日 点击次数:844 |
| 来源:电子工程世界 作者: |
2006 年 7 月 27 日 － 北京 － 凌特公司（Linear Technology Corporation）推出 2.75V 至 4.5V输入的同步降压型 DC/DC 控制器 LTC3822,该器件无需外部电源驱动栅极就可驱动 N 沟道 MOSFET。此外,LTC3822 利用 MOSFET 的 RDS(ON) 检测电流,因此也无需检测电阻,这提高了效率并降低了解决方案成本。尽管 LTC3822 驱动 N 沟道 MOSFET,但是对非常低压差调节而言,它仍然能够以 99% 的占空比工作。范围为 300kHz 至 750kHz 的可调工作频率允许设计师改变系统尺寸、最大限度地降低噪声干扰并优化效率。应用包括对 3.3VIN 的负载点转换和使用单节锂离子电池并需要高达 20A 负载电流的便携式产品。 LTC3822 以恒定频率电流模式工作,具有卓越的电压和负载调节能力以及快速瞬态响应。输出可调范围为 0.6V 至输入电压的 99%。内部软启动电路保证启动受到控制,以最大限度地降低浪涌电流并确保恰当的调节。LTC3822 在工作时仅消耗 340uA,在停机时电流仅为 7.5uA。 LTC3822 采用 10 引线 MSOP 和较小的 3mm x 3mm DFN 封装。它的额定工作温度范围为 -40oC 至 85oC。以 1,000 片为单位批量购买,每片价格为 2.10 美元。

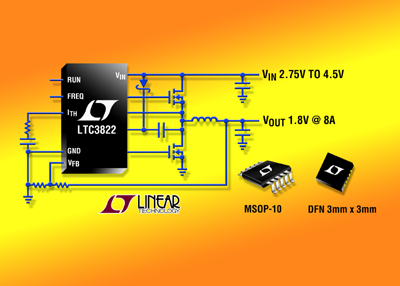

照片说明：1.8V/8A 高效率降压型转换器 性能概要：LTC3822 · 低 VIN 工作：2.75V 至 4.5V · 无需检测电阻 · 电流模式工作 · 驱动 N 沟道 MOSFET · 99% 占空比（低压差工作） · 提供高达 20A 的电流 |
|
|
|
