——新的ADM1175-8系列热插拔控制器具有内置的基于ADC的数字电源监视器

为安装在机架上的通信系统提供精密、鲁棒性和限流保护。

由于安装在机架上的（刀片式）个人计算机（PC）和通信系统中处理器的功耗密度不断增加,由此也产生了不可预测、具有潜在危害的瞬态电源尖峰和过热环境的风险。为了能够增强系统保护能力,美国模拟器件公司（Analog Devices, Inc.,纽约证券交易所代码: ADI）,今天在美国马萨诸塞州诺伍德市（Norwood, Mass.）发布了ADM1175-8系列产品。这些新的产品集成了热插拔控制器和基于12 bit 模数转换器（ADC）的数字电源监视器,从而兼备了有效地测量和管理刀片式PC和电信系统中的功耗。其中热插拔控制器可以保护板卡免受电源和过热的瞬态冲击,并且允许板卡从2.7 V~14 V供电的背板在工作期间安全地插入和拔出。其中数字电源监视器,它由电流检测放大器和12 bit ADC组成,可以测量每个板卡的电源使用状况并且通过数字接口将数据发送给片外控制器。由于这些芯片具有高集成度,因此元器件成本比分立解决方案减少了33%,并且比现有解决方案提高了性能,从通常仅每秒100次采样提高到每秒10,000次采样。

“这些芯片可针对瞬态和非瞬态短路以及欠压和过流状态提供精密、鲁棒性、限流保护,”ADI公司电源管理部产品线总监Pat Meehan说。“除了标准的热插拔功能外,其内置电源监视器功能允许设计工程师精密地监视指定机架系统内每个具体板卡的电源使用状况。还可与电源监视器通过内置的I2C端口通信。”

由于新设备设计将单独的刀片式结构紧密地封装在一起,因此机架系统需要提高散热能力并且势必需要更复杂和更大功耗的散热系统。另外,刀片式结构系统越密集,消耗的功耗也就越多,这样使用现有标准交流（AC）电流源也不能总是满足这种需求。基于以上两方面原因,系统设计工程师需要有效地监视和主动地控制电源使用状况。

ADM1175-8产品系列非常适合刀片式服务器、刀片式PC和电信电路板卡,例如先进电信计算体系结构（ATCA）卡。它们的电源监视功能允许PC和电信服务器监视任何给定时间内所需的电源并且在多个刀片式结构之间共享现有电源资源。这些芯片通过测量电源使用状况和数字方式通信将这些信息通过工业标准I2C接口传送给片外控制器分配电源资源,从而完成上述功能。

ADM1175的电源监视功能

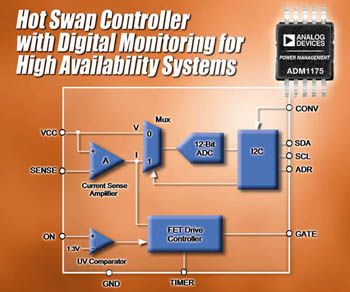

ADM1175的电源监视功能由电流检测放大器提供,它可以检测电源线路中检测电阻器两端的电压。该放大器与12 bit ADC组合使用可以测量流过检测电阻器的电流和VCC引脚的电源电压,并且将这些信息以数字形式发送给片外控制器。迄今为止,大多数计算机和电信系统都不能监视电源的使用状况或依靠成本昂贵的分立组合解决方案（包括电流检测放大器和ADC）。

ADI公司除了提供ADM1175-8系列集成的热插拔控制器和数字电源监视器,还提供ADM1191和ADM1192分立的数字电源监视器,它使用内置的10 bit ADC测量电流和电压。欲获知更多信息,请访问：www.analog.com/ADM1191。

供货和报价

ADM1175-8产品系列的全部产品现在都可提供产品样片,并将于2006年6月量产。该系列产品采用小型10引脚MSOP封装（小外形塑料封装）,千片订量报价从2.50美元/片起价。它们在-40°C ～+85°C工业温度范围内达到规定技术指标。欲获知更多信息,请访问：www.analog.com/ADM1175
