产品说明：

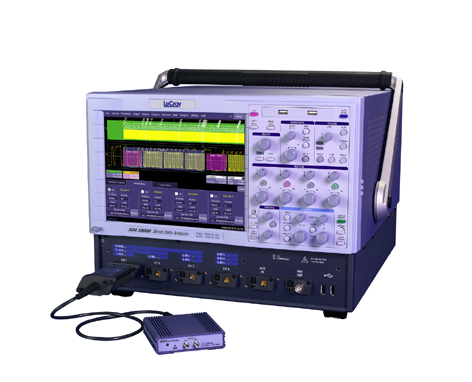

SDA 18000带宽为18GHz)、取样速率高达60GS/s、内存高达150M样点。作为基于业内先进的数字示波器平台的实时串行数据分析仪,SDA 18000把力科业内领先的SDA系列的所有处理能力和分析功能带到了目前正在开发的高数据速率的串行数据信号中。

SDA 18000拥有充足的带宽,可以实时测量目前积极开发的速度最快的串行数据标准,包括10Gb/s以太网和光纤通道8.5。过去,工程师只能使用取样示波器来对这些信号进行串行数据测量和抖动分析,而这种技术有许多局限性。现在,SDA 18000可以每个转换边沿多个点实时捕获数据流,恢复嵌入时钟和锁定相位,精确测量抖动。即使是不重复的数据或“实地”数据,它仍然可以全面划分抖动成分。60GS/s的取样速率保证了杰出的波形捕获保真度,150M点内存可以捕获长串行数据码型,这对确定低频抖动调制或扩频时钟数据的来源必不可少。

SDA 18000中开发出另一种新功能：Q-Scale分析和图表查看功能,这一创新技术可以更好地查看抖动。首先,Q-Scale分析采用划分抖动成分的方法,可以更加精确地识别各个子成分,而不是像传统方法那样简单地划分为随机抖动。它还改进了抖动直方图尾部外推中使用的方法,改善了精度、稳定性和收敛时间。Q-Scale图以可视方式表示抖动成分,与传统浴缸曲线相比,其比较抖动成分的方式要直观得多。通过Q-Scale,工程师可以比过去使用的工具更快地确定电路中的抖动来源。

除Q-Scale外,SDA 18000还包含SDA系列分析仪中提供的所有测量和分析功能。SDA 18000包含高级串行数据分析和抖动软件包(ASDA-J)中提供的额外功能。这一软件包增加了许多强大的功能,如设置使用的抖动向导、无须重复码型的数据相关抖动测量ISI图表以及多种确定总抖动的方法。最后一种功能特别适合关联通过其他类型仪器进行的抖动测量结果。SDA 18000波形采集、测量和分析都在X-Stream软件结构上运行。这一系统把大型波形数据记录切成小片,然后可以在处理器的高级缓存中全面进行处理,而不需一直获取内存,简化了处理和分析工作。另一个优势是,用户可以对实地数据流应用自定义波形处理。例如,对采用预加重和去加重的串行数据系统,工程师可以在MATLAB中编写一个滤波器脚本,仿真接收机去加重。然后,他们可以实时查看代表平衡数据的眼图。整套SDA 18000抖动测量也可以与平衡数据一起使用,而用户在脱机执行这一处理时则不能对捕获的波形数据进行这一操作。

所有SDA 18000的设置、采集处理、测量和分析都在X-Stream内部执行,可以在Microsoft Windows XP操作系统运行单一应用。

与SDA 18000一起推出的还有一款18GHz差分放大器--DA18000AC。DA18000AC可以以极高的质量采集差分信号,而不需在示波器的两个输入中使用很长的电缆,因此不需要校正电缆电长度差异导致的偏移,也不需要精确调节两条通道的增益平衡,以采集差分信号。
