免调试的完整电话摘机电路拨号音回铃音忙催挂音识别DTMF电话双音频号码发送器变压器分离语音输入和输出

产品介绍：

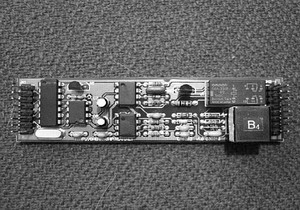

CR6262模块是一种用于自动电话发送设备的智能功能组件。它包含了完整的继电器摘机环路保持电路;专用通信隔离变压器和匹配电路，语音输入端可以和LM386功放电路直接连接;完整的CR6230电话信号音识别单元的嵌入，准确识别输出拨号音、回铃音、忙音和催挂音的判别结果;双音频DTMF信号发送单元，采用四位数据和一位控制端，可以非常方便的由外部单片机控制，输出的DTMF信号在内部已和变压器良好匹配，输出信号兼容性好。

可以用于自动电话报警系统，电话语音/数据传输设备的电话接口功能的完整解决。它独立的完成了电话接口摘机，信号音识别，DTMF发号，隔离变压器和音频信号分离与匹配等全部功能。用户的开发过程不需要参与电话接口的硬件设计和电话信号音的识别分析，只需通过简单的连线，就可以完成全部电话接口的工作，从而使得系统的设计更为简化，性能更为稳定可靠，维护更为方便。

技术指标：

电源电压：±5V。

外部输入：平衡式电话线路输入，直接接入市话网。

摘机电路：内部继电器和环路保持电路，一个控制脚，TTL高电平摘机。

内部输入：对地非平衡输入方式，阻抗1600欧姆，与LM386功放直接匹配。

内部输出：对地非平衡输出方式，阻抗600欧姆。

信号识别：拨号音，回铃音，忙音/催挂音直接输出识别结果（TTL电平）。

DTMF信号：四个数据位，一个控制位在TTL高电平时发送DTMF信号。

外部引脚：双侧IDC16标准插脚，背插式安装，减少占用母板空间。

外形尺寸：98mm*28mm。

应用提示：

当用户设计一个自动电话发送呼叫系统时，其中的电话接口部分可以完全交给CR6262模块来解决。通过一个摘机控制脚来完成电话的模拟摘挂机控制;通过四个数据端写入DTMF发送数据，再通过使能一个DTMF控制脚开始发送信号;内嵌的CR6230可以给出拨号音，回铃音，忙音/催挂音的识别结果;隔离变压器和匹配电路，可以和用户语音电路的LM386功率放大器连接，发送语音信号，并可以输出收到的对方语音或其它调制信号。

用户在进行设计时，可以不用关心电话接口的硬件，也不需要在软件中考虑电话信号的识别，只要将电话线接入模块，将语音或调制信号接入模块，通过控制摘挂机和判别信号音完成摘机过程，通过DTMF发号器完成电话拨号，再通过判别信号音确认对方是否摘机或遇忙不在服务区，确定是重拨号还是播放语音，而后再通过判别信号音确认对方已经挂机，通过控制摘挂机线完成本机挂机。

CR6262 电话终端接口模块引脚功能说明JK1：

JK2：

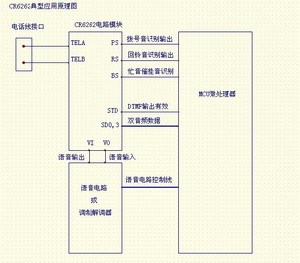

CR6262模块典型应用原理图：
