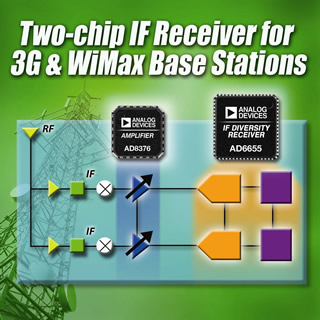

AD8376和AD6655构成了上述世界上第一种双芯片IF接收机,它针对中国的2.5G和3G无线基站进行了优化,而且是第一种能够同时处理主接收和分集接收通路的双通道解决方案。它综合具备了同类产品中最佳的性能、功耗、尺寸和成本,在满足当前的无线基础设施设备对更大带宽和多载波信号处理的需求方面是理想的选择,它还能支持新兴的3G和2.5G移动电话通信标准,如CDMA2000、UMTS和TD－SCDMA、WiMAX。

　　“随着业界从以话音为中心的服务转向功能丰富的多媒体内容的提供,无线基础设施的设计者需要能够在下一代无线通信平台上支持更高的数据带宽的器件,”Analog Devices的RF和网络元件事业部产品线主管Peter Real表示。“为了帮助解决这个问题,ADI开发了业界线性度最高的数字VGA和速度最快的IF分集接收机,这两种产品结合起来后,不仅可以减少器件的数量,而且可以让主流产品拥有复杂的多载波宽带数字接收机。”

　　AD8376是第一种能在最高的IF下实现1dB增益步进分辨率的数字控制VGA。该器件能提供业界最高的线性度：OIP3＝50dBm@140MHz。这样的性能和步进分辨率简化了接收机的自动增益控制（AGC）,并可以实现宽带多载波无线平台。步进分辨率高的AGC环路可以让设计者提高ADC的动态范围,而在处理3G或者WiMAX的多载波宽带输入信号时,这是非常关键的。

　　关于AD8376 VGA的更多介绍

　　AD8376双通道VGA为数字无线电接收机提供了精细的增益步进调节。该器件具有600MHz的带宽,支持蜂窝系统和宽带WiMAX接收机内部的高IF采样接收机架构。其独立的5引脚数字接口可以让用户获得24dB的增益和1dB的增益步进分辨率。AD8376被设计为取代分立的衰减器和IF放大器,可极大地节省电路板,并改善封装密度。该器件可以在130mA的静态电流和5V电源下可提供50dBm的输出IP3性能,其电流消耗得到显著降低。
