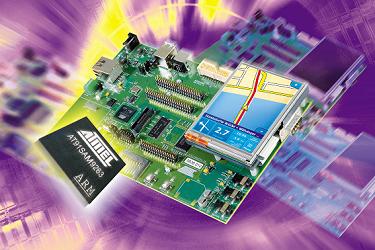

Atmel Corporation日前宣布其SAM9系列新增AT91SAM9263。AT91SAM9263嵌入了一个基于200 MIPS(每秒百万条指令)的ARM926EJ-S微控制器(MCU),从而解决了在图形界面、数据密集型应用(比如联网的医疗监测设备和GPS导航系统)中基于ARM9的传统微控制器遭遇的瓶颈问题。

　　AT91SAM9263采用了27条DMA(直接存储器存取)通道,包括Atmel 18通道的PDC(外围直接存储器存取控制器)、一个9层的总线矩阵以及用于数据/指示TCM(紧密耦合式内存)的两条其他的总线,以便增强CPU性能并提供高达41.6 Gbps的片上数据传输速率。两个EBI(外部总线接口)支持十亿字节以上的外部内存。

　　人机接口。片上人机接口外围设备包括一个相机接口、TFT/STN LCD控制器、一个6通道音频前端接口(AC97)、I2S和一个2D图形协处理器,该处理器可减轻CPU的画线、区块传输、多边形填充和剪辑功能负担。

　　联网和通信。联网外围设备包括一个12Mbps的USB主机和设备、10/100 Ethernet MAC(以太网媒体接入控制器)以及1 Mbps CAN(控制器局域网)。另外还有四个USART(通用同步/异步收发器)、两个50 Mbps SPI(同步平行接口)、CompactFlash、SDIO(MCI)和一个TWI(双线接口),该TWI能被连接到诸如GPRS调制解调器和Wi-Fi等有线和无线通信模块上。

　　外围的DMA控制器使从外围设备到内存的数据传输无需使用CPU——基于ARM9的传统处理器通过发出装载-存储指示(要求至少80个CPU 周期)实现内存和外围设备之间的一个字节的数据的传输。这些处理器以200 MHz(总线频率为100 MHz)运行,即使在内存管理单元和指示/数据缓存控制器都被激活的状态下,它们通常也会在传输达到约20 Mbps时达到其功能极限。

　　Atmel的AT91SAM9263整合了18个简单、硅高效(silicon-efficient)、单一周期的外围PDC、五个DMA控制器(拥有对USB主机的突发模式支持)、Ethernet MAC、相机接口、LCD 控制器、2D图形控制器,以及一个内存到内存的DMA控制器(支持突发模式、分散聚集和链表)。DMA控制器彻底减轻了外部串行端口和内存之间的数据传输负担。当传输速度为20 Mbps时,Atmel的SAM9263仍然有88%的MIPS可用于应用执行。

　　11层的总线和96千字节的片上SRAM(静态存储器)消除了带宽瓶颈。Atmel在AT92SAM9263上配置了11条总线和96千字节的片上暂存SRAM。该SRAM可被部分地设定为紧密耦合式数据和指示内存。这些总线可提供多条并列片上传输通道和总计41.6 Gbps的片上带宽。

　　两个EBI使ARM9 CPU和图形处理器可同时、并行工作。AT91SAM9263拥有两个EBI：一个是系统内存接口,另一个则是人机接口。第二个接口使LCD控制器和CPU无需共享内存,同时使可用的CPU MIPS增长20%到40%。

　　定价和面市。AT91SAM9263目前以324球的BGA(球栅阵列)封装形式推出。10万件产品的定价低于10美元/件。
