苹果 iPod nano 拆解分析 |
| 发布时间:2006年3月21日 点击次数:534 |
| 来源:今日电子 作者: |
苹果iPod nano数字音频播放器外型小巧精致,体积只有8.9cm×4.1cm×0.7cm,重仅42.5g。iPod nano自带闪存容量为2GB,可存储500首歌曲。采用1.5英寸全彩色显示屏,电池使用时间长达14小时。

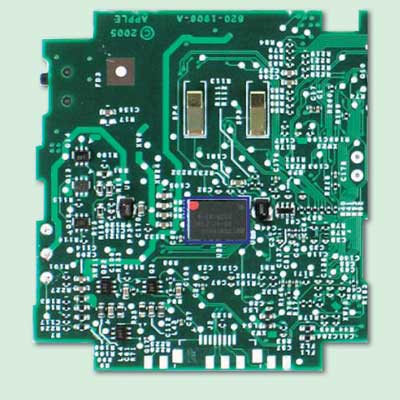

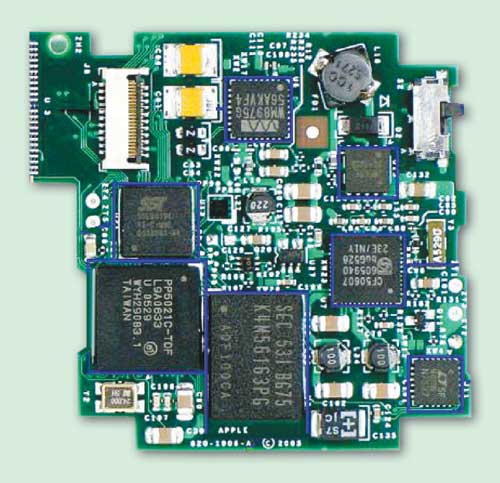

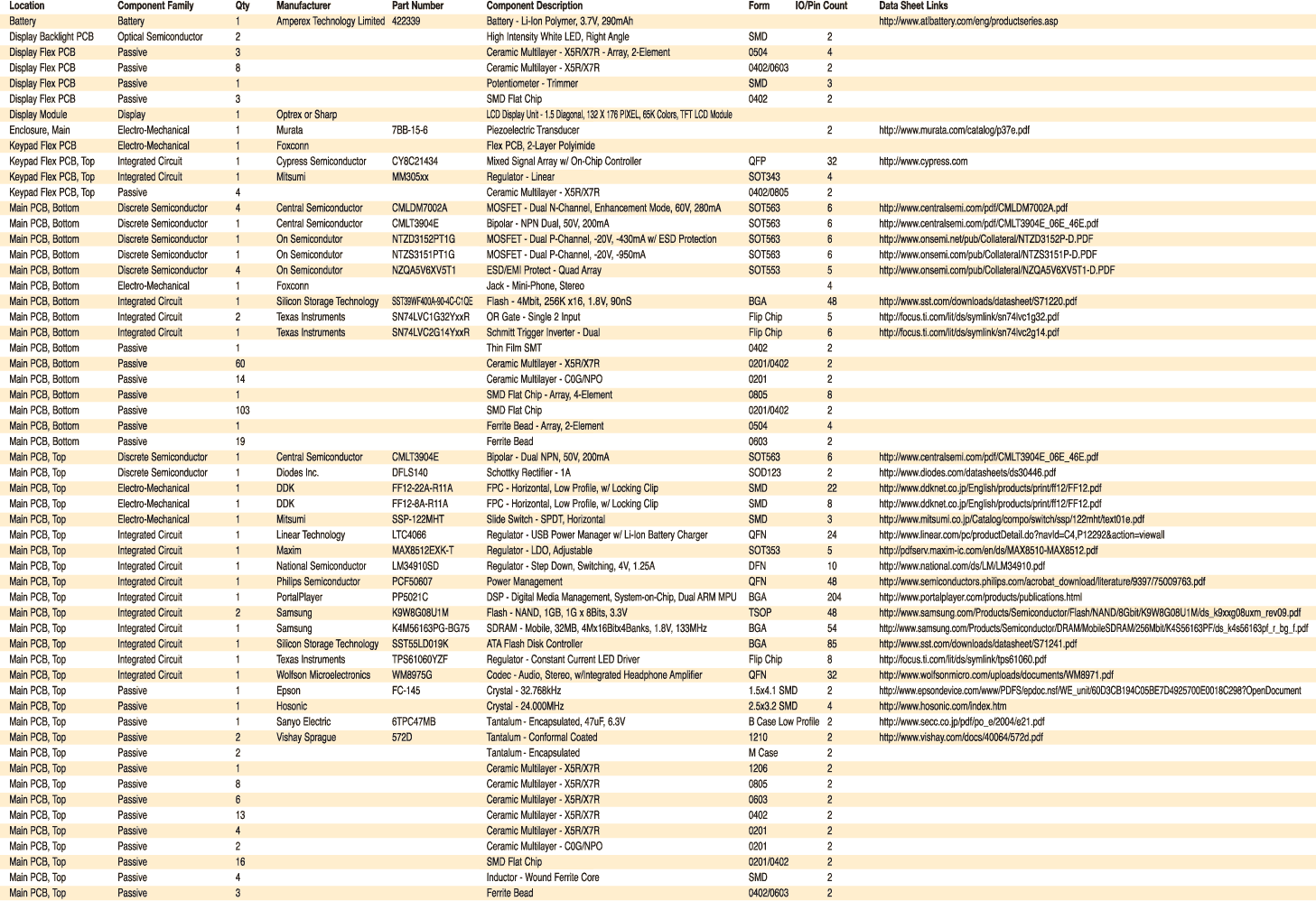

下面的拆解按照种类和所属系列分别统计了iPod nano所使用的元器件在总成本中所占的比例,并在下面的列表中给出了部分器件的一些详细信息,包括产品型号、生产厂商、封装形式、引脚及数据手册的网站链接地址等,希望能给国内的电子工程师在设计相关产品时一些可借鉴的有用的信息。 更多信息,请参考:http://electronicproducts.com/whatsinside
|
|
|
|
|
