凌特公司（Linear Technology Corporation）推出一系列可为隔离电源设计提供降压型稳压器的性能和简单性的 DC/DC 转换器。这些主端和副端集成电路采用了多相（PolyPhase®）操作方式,用于实现两个电路的电流均分和并联,以提供较高的输出电流。其它优点包括自启动能力（无需额外变压器绕组）、无光耦合器设计、快速瞬态响应和同步整流以实现高效率工作。该组芯片支持标准输出电压,如 5V、12V、28V 和 52V 以及低至 0.6V 的低电压。此外,它们允许采用廉价和现售的磁性和分立组件。其中一个应用实例是 36VIN ~ 72VIN 输入范围提供 3.3VOUT/30A或1.2VOUT/100A 输出的隔离电源。

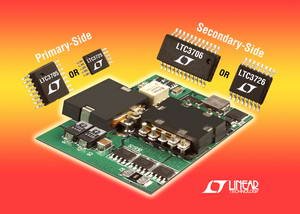

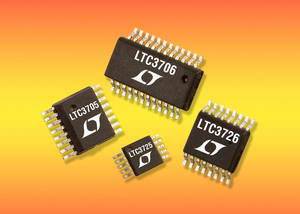

主端控制器 LTC3705 和 LTC3725 是正向驱动器。LTC3705 是双开关驱动器,而 LTC3725 是具单个开关运作的更简单版本。副端集成电路 LTC3706 和 LTC3726 是具自启动架构的电流模式同步整流器。LTC3706 适合多相工作,而 LTC3726 更简单,并非常适用于单相工作。为了进一步简化设计,凌特公司采用了一种专有技术,通过一个纤巧的脉冲变压器对绝缘势垒两端的栅极驱动信号和 DC 偏置电源进行多路传输。
该组芯片的设计灵活性可实现标准和定制占板面积的隔离电源。凌特公司为客户给予设计帮助,提供原理图、材料单、仿真、设计文件和演示板。除了设计支持,与 DC/DC 模块相比,客户还可节省大量的成本。
以 1,000 片为单位批量购买,LTC3705、LTC3706、LTC3725 和 LTC3726 的价格分别为 2.63 美元、3.88 美元、2.56 美元和 3.19 美元。
性能概要：LTC3705/LTC3706/LTC3725/LTC2726
• 该组芯片简化隔离电源设计
• 多相工作允许非常容易地并联电路,以实现更高的输出功率（LTC3706）
• 无需光耦合器
• 快速瞬态响应
• 同步工作实现高效率（高达 94%）
