摘要：NJU7660是New Japan Radio公司生产的带RC振荡器的电平转换器。它具有电平移动和倍压功能。文中介绍了NJU7660的电平转换、倍压输出、2N倍压输出等功能,并给出了多种典型应用电路。

    关键词：电平转换 倍压 NJU7660

1 NJU7660简介

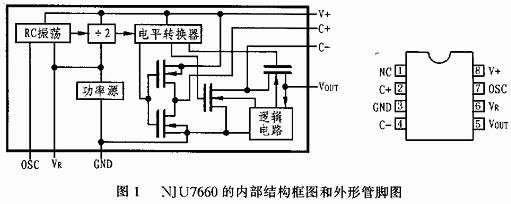

NJU7660是New Japan Rodio公司生产的一个带RC振荡器的电平转换器（DC-DC）,它具有电平移动和倍压功能。其典型应用电路最多只需外接两个电容、两个电阻和一个二极管即可。它采用CMOS结构,功耗非常低。几片NJU7660串联可实现N倍、2N倍、（2N-1）倍等电平转换。NJU7660的内部结构和引脚排列如图1所示。

    NJU7660的主要特点如下：

●可进行电平反向转换;

●可进行倍压转换;

●采用CMOS结构及DIP/DMP封装;

●电压转换效率高达99.9%（无负载时）;

●用级连的方法可实现2N倍的电压输出;

●工作电压3.5～10.5V之间;

●两种封装形式的功耗分别为500mW(DIP)和300mW(DMP);

●输出电阻为55Ω;

●振荡频率为5kHz。

2 应用举例

2.1 负电电压输出电路

具有负电压输出的应用电路如图2所示。在图中,当VIN小于6V时,第6脚应接地;当VIN大于等于6V时,第6脚应开路。当VIN小于6.5V时,无需接图2中的第二极管D;当VIN大于6.5V时,则需接图2中的二极管D,以保护NUJ7660的内部电路。

2.2 倍压输出电路

具有倍压输出的NUJ7660的应用电路如图3所示。采用该电路可在NJU7660的8脚得到2倍于输入电压的输出电平。其输入电压应在3～10V之间。

2.3 N倍负电压输出电路

将多个NJU7660采用级连的方法可实现N倍负电压输出。图4是N倍负电压输出的应用电路。

在图4中,当VIN小于3.5V时,第6脚应接地;当VIN大于等于3.5V时,第6脚应开路。当VIN小于6.5V时,无需接图4中的二极管D;当VIN大于等于6.5V时,则应将的二极管D按图接上,以保护NUJ7660的内部电路。当开关K置于“1”时,输出电压TOUT=-(2N-1)VIN,当开关K置于“2”时,输出电压VOUT为-NTIN。

    用级连的方法实现2N倍正电压输出的应用电路如图5所示。

在图5电路中,当开关K置于“1”时,输出电压VOUT=(2N-1)VIN,当开关K置于“2”时,输出电压VOUT=2NVIN。
