功率放大器电路组成 |
| 发布时间:2006年9月3日 点击次数:882 |
| 来源:电子产品世界 作者: |

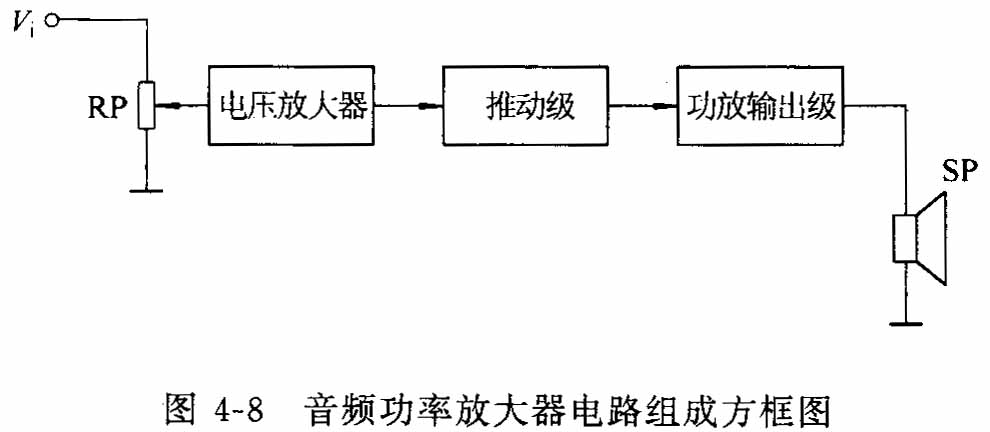

一、功率放大器电路组成方框图和各部分单元电路的作用 1．方框图  音频功率放大器电路组成方框图,如图4-8所示。从图中可以看出,这种放大器是一个多级放大器电路,主要由最前面的电压放大级、中间的推动级和最后的功放输出级电路组成。音频功率放大器的负载是扬声器电路,功率放大器的输入信号来自音量电位器动片的信号。 2．电压放大器电路 电压放大器电路根据机器对音频输出功率要求的不同,一般有一级或数级电路组成。电压放大器电路主要用来对输入信号进行电压放大,以便使加到推动级的信号电压达到一定的程度。来自前面的信号源电路虽然也是电压输出信号,它们的电压幅度还是不够大,所以电压通过这里的电压放大器得到进一步放大。电压放大器电路处于音频功率放大器的最前级。 3．推动级放大器电路 推动级放大器电路是用来推动功放输出级的放大器,对信号电压和电流进行同步放大,它工作在大信号放大状态下,该级放大器中的放大管静态电流比较大。 4．功放输出级放大器电路 功放输出级放大器电路是整个功率放大器的最后一级,用来对信号进行电流放大。电压放大级和推动级对信号电压已进行了足够的电压放大,输出级电路再进行电流放大,以达到对信号功率放大的目的,这是因为输出信号功率等于输出信号电流与电压之积。 现代功率放大器电路中的功放输出级分成两级,除输出级之外,在输出级前再加一级末前级,这一级电路的作用是进行电流放大,以便获得足够大的信号电流来激励功率输出级的三极管,同时,这一末前级构成互补电路,与输出管一起构成复合互补型电路。 |
|
|
|
