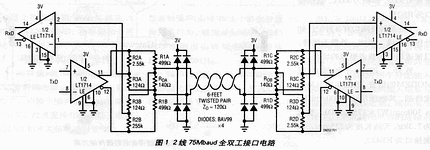

一种简单的全双向、差分2线接口电路如图1所示,此电路波特率为75Mbaud。图中所用LT1714是Linear公司的低功率比较器。

    图2和图3分别示出单向和双向通信状态下的眠图。从图可见,工作在单向状态的眼图是宽展开的;工作在双向状态下,串扰做为噪声出现,眼图稍微有点变化,但性能仍然良好。

用电路所标的近几年来阻器数值,该电路工作良好,但可用另外设置值。超始点是双纹缆线的特性阻抗Z0。电阻网络的输入阻抗应该匹配特性阻抗,它由下式给出：

RIN=2·R0·[R1‖(R2+R3)]/R0+2·[R1‖(R2+R3)]

图中所示Z0为120Ω。Thevenin等效源电压由下式给出：

VTH=Vs·[(R2+R3-R1)/(R2+R3+R1)·{R0/[R0+2·[R1‖(R2+R3)]]

用图中所示数值,这相当于0.0978衰减因数（线上有效电压将减小一半,这是由于120ΩZ0所致）。衰减因数是重要的参量,它是决定接收通路中R2-R3电阻分压器之间比值的关键。该分压器使接收器抑制本地发送器的大信号,而感测远程发送器的衰减信号。在上述议程式中R2和R3不是完全被确定的,它们以和的形式出现在方程式中,这使设计人员对它们的数值可设置附加限制。R2-R3分压比应该设置为等于衰减因数的一半,即：

R3/R3=1/2·0.0978

用R2+R3=2.653K设计值（不是2.55K+124Ω=2.674K电路实际值）,则R2和R3分别为2529Ω和123.5Ω。用R2=2.55K和R3=124Ω与设计值相比,误差1%。R2+R3和R0、R1确定输入阻抗为所要求的120Ω。
