随着PoE市场的发展，越来越多的应用需要数据连接和电源供应。例如，无线应用协议 (WAP)、网络电话 (VoIP Phone)、无线射频辨识 (RFID) 标签读取器、销售点终端装置、安全和摄影机等。Silicon Laboratories公司日前针对以太网络用电装置 (PD) 应用推出目前业界最高集成度的IEEE 802.3af以太网络供电 (PoE) 控制器。型号为Si3400是一款内置二极管桥式电路 (diode bridge)、瞬时突波抑制电路和开关稳压器FET晶体管的PD控制器。

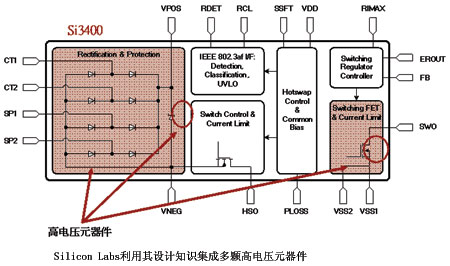

　　据Silicon Laboratories专家介绍，在Si3400中集成了多颗高电压元器件，解决电路板层级模拟设计的各种困难挑战，并完全符合IEEE 802.3af标准的架构。同时，还在这项标准的基本要求之外增加许多其它功能，例如，芯片内置的二极管桥式电路可直接联机到以太网络缆线的线路端电压，这项特色可用来实作电源中断的早期指示功能，使得系统在关闭PD装置前有足够时间储存操作与状态资源。二极管桥式电路还能直接联机到RJ-45接头以便将接头与Si3400之间的电路板线路长度减至最短，这能够降低电磁辐射强度，使得PoE产品更快通过认证。另外，芯片内置的瞬时抑制电路还能在侦测到高电压时启动保护电路，这有助于改善产品的整体坚固性与可靠性。Si3400控制器包含完整的PD界面以及可程序PD装置侦测与分类电路、开关式稳压控制器、具备限流能力的双通道热抽换开关、过热关机等各种保护电路功能以及隔离与非隔离应用支持。

　　据了解，Si3400比其它解决方案可省下25颗外部元器件。这不仅能减少三到五成的电路板面积和1.50美元的用料成本，还会提高产品的整体可靠性和简化客户的供应链管理。Si3400让PoE系统设计人员专心实现系统层级的产品差异化与客户定制化，而不必浪费宝贵时间与资源寻找外部元器件和解决模拟电路布局或达到电磁辐射规格要求等困难的设计问题。
