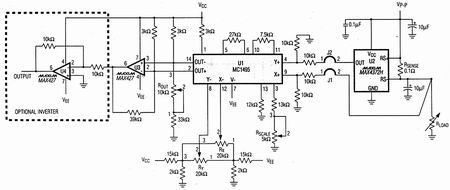

图1 功率计达到了±1%的精度,其输出电压正比于负载功率

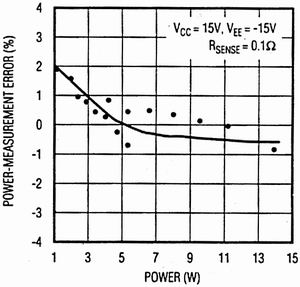

图2 在3W至14W的范围内,测量功率达到了优于±1%的精度

电流传感器(U2)测量输出电流,四象限模拟电压乘法器(U1和U3)产生输出电压和电流的乘积,可选的单位增益反相器(U4)将乘法器输出转变为同相输出。对于3V至15V之间的乘法器输入(J1和J2),该乘法器具有最高的精度。由下式选择电流检测电阻RSENSE：

RSENSE（Ω）=1/[P(W)]

这里,RSENSE的单位为欧姆,输出功率P的单位为瓦特。例如,如果输出到负载的功率为10W,则选择RSENSE=0.1Ω。
图1电路采用0.1Ω的电流检测电阻,其传递函数为单位增益,即输出电压等于负载功率。例如,在负载功率为10W时,其输出电压为10V。如果想改变传递函数增益,按照下列公式选择电流检测电阻：
Gain=10RSENSE
图2比较了测量的功率误差与图1电路的负载功率。值得一提的是,在3W至14W负载功率范围内,测量功率优于±1%。
为了正常工作,模拟乘法器必须先按照下列步骤进行校准(也可以在Motorola的MC1495产品资料上找到)。为了校准乘法器,去掉跨线器J1(X输入)和J2(Y输入),接着完成下列步骤：
?X输入零点调节：将1.0kHZ、5VP-P正弦波接入Y输入端,并将X输入端接地。通过示波器监测输出,调节PX,使输出正弦波幅度为零。
?Y输入零点调节：将1.0kHZ、5VP-P正弦波接入X输入端,并将Y输入端接地。通过示波器监测输出,调节RY,使输出正弦波幅度为零。
?输出零点调节：将X和Y两个输入端都接地,调节ROUT,直到输出直流为零。
?比例系数(增益)：将X和Y输入端都接10VDC,调节RSCALE,直到输出电压为10VDC。
?如果需要,可重复上述过程。
