最近常常在讨论齐纳二极管电压参考的作用与优势。尽管齐纳二极管是一种既稳定又精确的电压参考，但它们也要求高偏置电压（通常最小为8V）。这种高偏压要求将大多数齐纳二极管参考排除在源电压为5V（或更低）的电路以外。尽管能使用低偏压齐纳二极管，但其温飘会使其不能用于精密应用中。所有半导体结构都具有对温度敏感的基本电路，因此任何半导体参考都必须采用某种形式的内置温度补偿。齐纳二极管参考即采用内部串联二极管来进行温度补偿。基－射极偏差电压电路也具有同样的温飘问题和相应的解决方案，但由于其不依靠齐纳结，因此能在较低电压上工作。

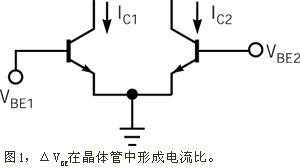

　　以下为将两个三极管连成一个二极管的差公式（图1）：
　　公式1
　　其中芕BE为基－射极偏差电压、k为玻尔兹曼常数、q为电荷、T为绝对温度、ln为自然对数以及JE为射极电流密度。当电流密度单位一样时，它们互相抵消，公式1即简化为公式2，表示温度系数为集极电流的函数。
　　公式2
　　将公式2取微分即得到温度系数：
　　公式3

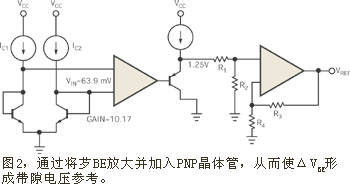

　　您可以用二极管基－射结来抵消公式3计算出的飘移，故总飘移应等于2.18 mV/℃的二极管飘移;对应的偏差为650 mV。您不可能用不同的结面积来达到满足这些标准所需的面积比，因为此比例太大。因此，可采用一个较小的比例（例如12比1），此时偏差电压为63.9 mV。增益为10.17的放大器可得到650 mV的输出电压（图2）。将公式3算出的214mV/℃结果乘以10.17放大器增益可得到2.18 mV/℃的温飘。

　　全带隙参考用两个晶体管来作为二极管，这些晶体管以12比1的比例来馈送电流，以产生基本偏差电压与温度系数。此级后接一个将偏差电压放大至650 mV的放大器，其输出电压用于推动一个在射极上有自己电流源的PNP晶体管的基极。输出电压为PNP晶体管基－射极电压与倍乘微分二极管电压1.25V之和。最终结果为PNP晶体管基－射极温度系数减去微分二极管温度系数，得到一个稳定及低飘移电压参考。输出级对电压参考进行缓冲，并提供放大或衰减来产生不同的参考电压。此电压参考可在低电压环境下工作，并具有高温度稳定度与低飘移。基－射极偏差电压参考常常类似于电压调整器，但不能把它们与电压调整器混淆，因为这一参考只有有效的电流容量。
