在测量、控制等领域的应用中,常要求单片机内部和外部RAM中的数据在电源掉电时不丢失,重新加电时,RAM中的数据能够保存完好,这就要求对单片机系统加接掉电保护电路。掉电保护通常可采用以下三种方法：一是加接不间断电源,让整个系统在掉电时继续工作,二是采用备份电源,掉电后保护系统中全部或部分数据存储单元的内容;三是采用EEPROM来保存数据。由于第一种方法体积大、成本高,对单片机系统来说,不宜采用。第二种方法是根据实际需要,掉电时保存一些必要的数据,使系统在电源恢复后,能够继续执行程序,因而经济实用,故大量采用[1]。EEPROM既具有ROM掉电不丢失数据的特点,又有RAM随机读写的特点。但由于其读写速度与读写次数的限制,使得EEPROM不能完全代替RAM。下面将介绍最常用的一些掉电保护的处理方法,希望能对相关设计人员在实际工作中有所帮助。

       1 简单的RAM数据掉电保护电路

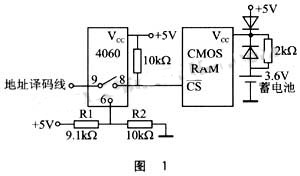

       在具有掉电保护功能的单片机系统中,一般采用CMOS单片机和CMOS RAM。CMOS型RAM存储器静态电源小,在正常工作状态下一般由电源向片外RAM供电,而在断电状态下由小型蓄电池向片外RAM供电,以保存有用数据,采用这种方法保存数据,时间一般在3－5个月[2]。然而,系统在上电及断电过程中,总线状态的不确定性往往导致RAM内某些数据的变化,即数据受到冲失。因此对于断电保护数据用的RAM存储器,除了配置供电切换电路外,还要采取数据防冲失措施,当电源突然断电时,电压下降有个过程,CPU在此过程中会失控,可能会误发出写信而冲失RAM中的数据,仅有电池是不能有效完成数据保护的,还需要对片选信号加以控制,保证整个切换过程中CS引脚的信号一直保持接近VCC。通常,采用在RAM的CS和VCC引脚之间接一个电阻来实现COMS RAM的电源切换,然而,如果在掉电时,译码器的输出出现低电平,就可能出现问题,图1给出一种简单的电路设计,它能够避免上述问题的产生。

       图1中,4060开关电路起到对CS控制的作用。当电压小于等于4.5V时就使开关断开,CS线上拉至"1",这样,RAM中的数据就不会冲失;当电压大于4.5V时,4060开关接通,使RAM能正常进行读写。

       2 可靠的RAM掉电保护电路

       上述的电路虽然简单,但有时可能起不到RAM掉电保护的作用,原因是在电源掉电和重新加电的过程中,电源电压跃变的干扰可能使RAM瞬间处于读写状态,使原来RAM中的数据遭到破坏,因此,在掉电刚刚开始以及重新加电直到电源电压保持稳定下来之前,RAM应处于数据保持状态,6264 RAM、5101 RAM等RAM芯片上都有一个CE2引脚,在一般情况下需将此引脚拉高,当把该引脚拉至小于或等于0.2V时,RAM就进入数据保持状态。

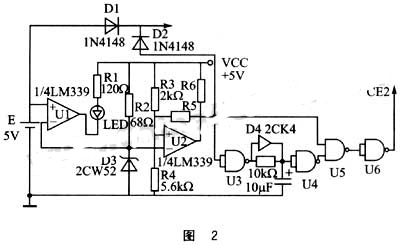

       实用的静态RAM掉电保护电路如图2所示,图2中U1、U2为电压比较器,稳压管D3提供一个基准电压Vr（Vr＝3.5V）。当Vcc为5V时,在R4上得到的分压大于Vr,U2输出高电平,又因为U4输出也为高电平,故CE2输出为高电位,单片机此时可对RAM进行存取,当电源掉电时,Vcc开始下降,当满足如下条件时：

       R4×Vcc/[（R4＋R3）/（R5＋R6）]≥Vr

       U2输出低电平,通过U5和U6使CE2输出小于等于0.2V,RAM进入数据保持状态（按图2中元件参数代入上式,当Vcc降到4.7V时,U2输出为低电位）。若Vcc继续下降使U3翻转,再通过D4、U4和U6进一步保证CE2为低电平。此外,当Vcc下降到小于E时,D2截止,D1导通,这时E作为RAM的备份电源,当单片机重新加电时,Vcc由0跃变到5V时,U2的输出端会出现瞬间的干扰脉冲,由于U3和U4间电路的积分延迟（约0.7RC）,CE2并不立即升到高电平,因而阻止了U2的干扰脉冲,当延时结束时,电源电压已稳定在5V,此后CE2升高,单片机便可对RAM进行存取。图2中U3和U6为一块四施秘特与非门（CD4

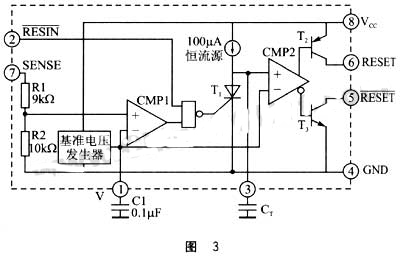

       3.2 TL7705与80C51单片机的接法

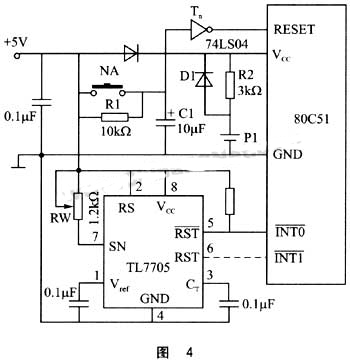

       在某些单片机应用系统中需要在系统掉电时记忆当前现场状态,以使电源恢复后能继续从断电处运行,图4是以80C51单片机为例采用其空闲方式或掉电方式,在备用电池支持下实现掉电后的数据保护。

       图4中,R1、C1和74LSO4构成单片机的上电自动复位和手动按钮复位电路,备用电池P1及D1、D2实现掉电时备用电池的切换。电源正常时D1不导通,＋5V直接给单片机供电,并为电池P1充电,为了减小电池耗电,备用电池只给单片机供电,保护片内RAM中的数据,电源掉电后,其他外围电路的工作电压仅靠电源电容维持很短的时间,电位器RW用来调节检测电压,范围为4.5－4.75V,当掉电时,外围电路的电压下降到门限设定电压时,可将片外RAM中需要保护的数据写入片内RAM中,并使单片机进入掉电工作方式以完成数据保护,为了保证单片机有足够的处理时间,取检测电压为4.75V,当电源电压降至4.75V时,TL7705由RESET反向单片机发出中断请求信号（INTO反）。单片机运行到一个可断断点后,相应中断,在中断服务程序中保护现场数据,使单片机进入掉电工作状态。

       4 采用软件冗余措施保证数据的准确性

       最常用的一种方法是采用软件冗余措施,即将欲保护的数据写入RAM中的不同区域,如0000H－00FFH、0100H－01FFH和0200H－02FFH这三个区域存储同样一组数据,当使用这些数据前,先对各组进行检查,对于正确的数据方可应用,同时将错误的数据进行修正,在上电与断电过程中,总线不确写性是随机的,不可将所有数据完全冲失。采用硬件对数据进行断电保护,同时在软件上采用冗余的措施是最常用的数据保护方法,在断电突然发生时可保证数据的准确无误。
