——AD7294多通道I/O数据转换器达到业界最高的集成度和性能水平,
    并且满工业高电压要求,以保证外部功率放大器的优异性能。

关于AD7294多通道I/O数据转换器

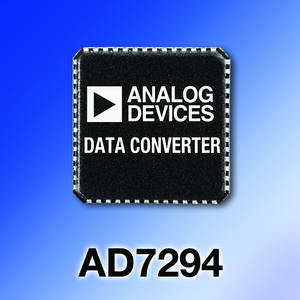

AD7294多通道输入输出（I/O）数据转换器以无线基础设施应用为目标在一颗单芯片内集成了监测和控制电流、电压及温度所需要的全部功能。随着无线基站设计中输出功率和通道数量的增加,为了优化总功率效率、邻道干扰和信噪比性能,控制功率管的偏置电流和工作条件的重要性日益增加。美国模拟器件公司（简称ADI）生产的AD7294满足了这种需求,它提供CDMA、GSM、EDGE和UMTS系统中现代基站控制所必需的模数转换和数模转换功能完整的接口。另外,AD7924以单芯片封装满足了无线基站的高电压要求,从而减少了总体元件数量和成本。

多通道I/O数据转换器达到业界最高集成度
AD7924多通道I/O数据转换器集成了4通道12 bit 数模转换器（DAC）、9通道12 bit 模数转换器（ADC）、两个高端电流检测放大器和三个温度传感器通道。因此,AD7294为无线基站设计节省了元件数量,降低了成本,同时提高了可靠性和易用性。由于采用了ADI公司开发的拥有专利权的CMOS制造工艺,它将高电压性能与高速、低功耗转换器内核结合在一起,才达到这样少见的高集成度。

提高性能水平以及温度和电流传感器的精度
AD7294与具有竞争力的解决方案相比达到了前所未有的精度和性能水平。其集成的高端电流传感器满足了高电压要求,工作电压最大值为48 V,在12 bit分辨率时具有0.5%的精度和1 LSB的线性度,同时集成的温度传感器具有0.25 °C的分辨率和±2 °C精度。AD7294比现有解决方案设计简单,只需一只外部放大器就能满足高电压的要求。此外,由于器件精度的提高能够转变成对功率管偏置电压控制精度的提高,从而提高了无线基站中信号的完整性和功率效率。

供货和报价
AD7294现在可供货。AD7294有两种封装形式：56引脚的LFCSP封装（引脚架构芯片级封装）和64引脚的TQFP封装（薄型四面引线扁平封装）,千片定量报价为9.00美元/片。这两种封装在扩展的工业温度范围内（－40℃～＋105℃）都能达到规定的技术指标。欲获知更多信息,请访问www.analog.com/AD7294。
