测定水下以及水面目标的位置是声纳系统的重要任务,目标的位置由目标的弦角(或方位角)和距离决定。声纳脉冲侦察模块作为声纳侦察系统的一部分,担负着测向和测距的任务。声纳脉冲侦察模块通过测定三路信号的时延差以及时延差的差来测定目标的方位和距离。

　　随着电子技术的发展,水声设备也加速了更新换代的步伐。水声设备的发展方向应该是现代化、小型化、智能化,一些原来用硬件实现的功能可以由软件来完成,这为功能的更新和发展提供了极大的便利。正是顺应这一趋势,作者结合实际进行了声纳脉冲模块的改造。如图1所示,声纳脉冲侦察模块可以分为两大部分:模拟部分和数字部分。现只就声纳脉冲侦察模块数字部分的设计进行阐述。下面介绍声纳脉冲侦察模块的测向测距原理、硬件设计及其实现。


                                           图1 声纳脉冲侦察模块系统框图

       1 声纳脉冲侦察模块测向测距原理

　　目前,被动测距声纳主要有两种类型:共形阵和拖曳式线列阵,它们都是直线阵。共形阵在舰艇壳体上配置三对(左、右舷侧各三个)子阵。阵元的布放可分为对称阵和非对称阵。对称阵的三个阵元在直线上等间距布放,非对称阵的三个阵元的间距之比是1:2。对于三元阵来说,对称阵和非对称阵的测向、测距原理是相同的。由于阵型的差异,非对称阵和对称阵在测距计算、距离模糊的范围、时延测量误差对测距误差的影响等方面也存在差异。

　　下面以非对称阵为例给出测向测距原理[1～2]。如图2所示,设三元非对称阵首中阵元的间距为d,目标方位角为θ,目标到各阵元的距离分别为r1、r2、r3,其中,r2为要测定的目标距离r。


                                             图2 三元非对称阵测向及测距模型

　　在极坐标系中,设目标的坐标为S(r,θ),三个阵元的坐标分别为1:(d,0),2:(0,0),3:(2dπ),声速为c,目标信号到达各个阵元的时延差分别为τ12、τ23、τ13。其中,τ12表示阵元1、2接收信号的时间差,τ23表示阵元2、3接收信号的时间差,阵元1、3接收信号的时间差τ13为τ12和τ23两者之和。稍加分析和推导可得到在远场的目标方位的近似公式为:
　　

       2 设计需求分析

       2.1 声纳脉冲侦察模块的主要任务

　　声纳脉冲侦察模块需要完成的任务主要为:在搜索状态下实时检测声纳脉冲的到达,并快速测量声纳脉冲的频率和目标的方位;在跟踪状态下,进一步解算出目标的距离以及声纳脉冲的重复周期,给出置信度。

       2.2 输入输出接

                                                            图3 系统工作进程图

       2.3.1 实时检测计算量

　　在实时检测进程中,外部六路阵元输入信号由模/数转换器进行同步并行采样。根据系统要求,每路采样频率为1MHz。数字信号处理器在进行实时检测时要对数据进行降采样处理,使采样频率降为100kHz。数字信号处理器对其中的四路信号(左右舷的艏艉通道)进行实时自适应线谱增强(ALE)运算,以检测声纳脉冲。根据算法分析,计算单路ALE约需要300个指令周期,四通道共需1200个指令周期,若采样频率为100kHz,则数字信号处理器的运算能力应大于120MIPS。

       2.3.2 数据存储量

　　当检测到信号时,数字信号处理器开始将六路数据中的三路(左舷或右舷的艏、舯、艉阵元)存入数据存储器中。存储单元的大小是由解算所需的最大数据量、系统的采样速率、三路信号间的最大延时等因素决定的。假设阵长D＝45m,取声速c＝1500m/s,则在±60°扇面内,艏艉阵元之间信号到达的最大延时为:

　　Dsin60°≈26(ms)                               (3)

　　若系统的采样速率为1MSPS,系统解算数据至少需要30ms长的样本,则在数据存储过程中至少要存储的数据量(从信号到达时刻算起)为:

　　(26ms+30ms)×3×1MSPS=168Kword                 (4)

       2.3.3 数据解算运算量

　　数据存储完毕后,数字信号处理器开始进行参数的解算。解算内容主要包

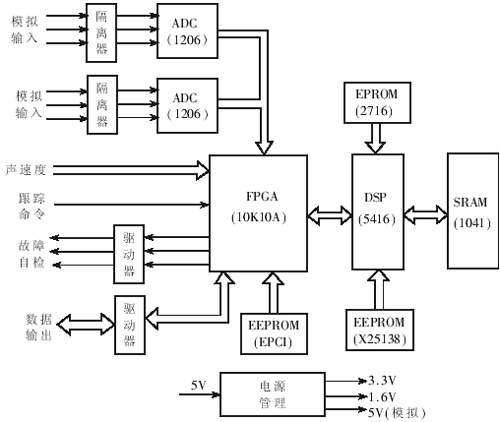

                                                          图4 系统硬件框图

　　由前面的分析可知,模/数转换器的转换速率需要在1MSPS以上,转换精度不能低于10比特。这里选用TI公司的THS1206,其主要特性为:精度为12比特;总的采样速率为6MSPS;可四路同步采样。其它特性可参见参考文献[3]。

       3.2 逻辑控制模块

　　逻辑控制模块的功能包括模/数转换器的设置;模/数转换器数据的输入接口;9比特声速数据的输入接口;1比特的控制线输入接口;1比特的故障自检信号接口;静态RAM与主处理器的接口。在逻辑控制芯片上实现了一块双口数据RAM,用以实现解算数据的存储。本系统中的逻辑控制芯片选用Altera公司的FLEX10K系列器件中的EPF10K10AI144-3,其主要特性如下:逻辑门数为10,000,最高工作速率为125MHz。其它特性可参见参考文献[4]。

       3.3 数字信号处理器模块

　　数字信号处理器是本系统的核心,由它完成各种控制、检测和解算等。数字信号处理器在实时检测过程中实现对信号的检测。当检测到声纳脉冲时,系统转入数据存储进程,这时数字信号处理器负责进行数据存储的控制;当数据存储结束时,系统进行数据的解算,数字信号处理器从片外RAM中读取数据,完成解算,并负责将结果输出。本系统选用TI公司生产的TMS320VC5416-160芯片,其主要特性如下:指令周期峰值运算速度达160MIPS;128K×16的片内RAM;16bit定点DSP;8M程序/64K数据存储空间。其它特性可参见参考文献[5]。

       3.4 数据存储模块

　　数据存储模块由静态RAM构成,完成数据的存储。根据数据存储容量,选用Cypress公司生产的CY7C1041BV33-Z15芯片,其最快存储速度为15ns。其它特性可参见参考文献[6]。

　　另外,其它部分还包括:逻辑控制芯片初始化所需的EEPROM;存放数字信号处理器工作程序的EEPROM;电源管理模块,用以实现电源的管理;一片EPROM,其中存有阵长、水听器基线与舰艇艏艉线之间的夹角和误差修正信息。

       4 系统的工作流程

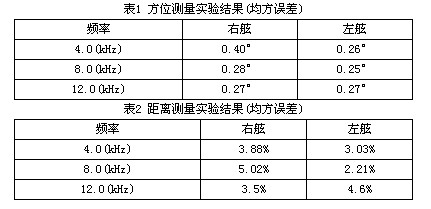

　　脉冲侦察模块是以TMS320VC5416为核心数据处理单元,以FLEX10K10A作为逻辑控制单元的硬件处理系统,具有可靠性高、结构简单灵活、适应性强、运算能力强的特点。该声纳脉冲侦察设计方案经过实验室的各项性能指标测试,达到了某型声纳技术条件规定的各项要求,工作稳定、性能优良。

       参考文献

1 田 坦,刘国枝,孙大军.声纳技术.哈尔滨:哈尔滨工程大 学出版社,2000

2 李启虎. 声纳信号处理引论.北京:海洋出版社,1985

3 THS1206 12-BIT 6 MSPS.Simultaneous Sampling Analog to Digital Converters,2000.11

4 FLEX 10K Embedded Programmable Logic Device Family Data Sheet.Altera Corporation,
  March 2001

5 TMS320VC5416 Fixed-Point Digital Signal Processor Data Manual.TI,December 2001

6 CY7C1041BV33 Datasheet.Cypress Semiconductor Corporation, July 2000
