第2983篇:CD54/74AC373， CD54/74AC533

发布时间:2006年10月15日点击次数:1041

来源: 作者:

具有三态输出的八路透明锁存器
CD54/74AC/ACT373 - 非反向
CD54/74AC/ACT533 - 反向

功能图

特性：

带缓冲的输入端
传输延时典型值：4.3ns @ Vcc＝5V,T_A ＝ 25℃,C_L＝50pF
超过2kV 的ESD保护 - MIL-STD-883, Method 3015
SCR-锁存-阻抗 CMOS 处理和电路设计
双极型FAST*/AS/S的速度,功耗大大减少
均衡的传输延时
AC特性1.5V 到5.5V运行,均衡噪声免疫电压的30％
± 24-mA 输出驱动电流
-扇出15个FAST* IC
-驱动50欧姆传输线
运行温度从-40℃到85℃

*FAST是仙童半导体有限公司（Fairchild Semiconductor Corp.）的注册商标。

说明
RCA-CD54/74AC373,CD54/74AC533,CD54/74ACT373,CD54/74ACT533 八路透明3态锁存器使用 RCA ADVANCED CMOS 技术。当锁存器使能端（Latch Enable,LE\）为高时,输出对输入是透明的。当锁存器使能端（LE\）变为低时,数据被锁存。输出使能（Output Enable,OE\）控制三态输出。当输出使能（OE\）为高时,输出处于高阻状态。锁存工作独立于输出使能端的状态。

真值表

输出使能（OE\）	锁存使能（LE\）	数据	AC/ACT373 输出	AC/ACT533 输出
L L L L H	H H L L X	H L l h X	H L L H Z	L H H L Z

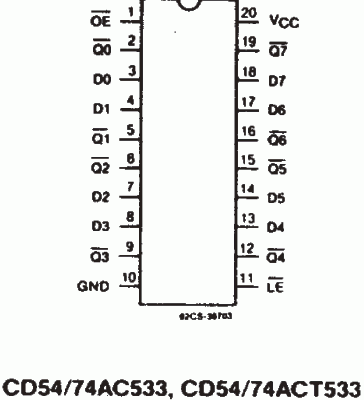

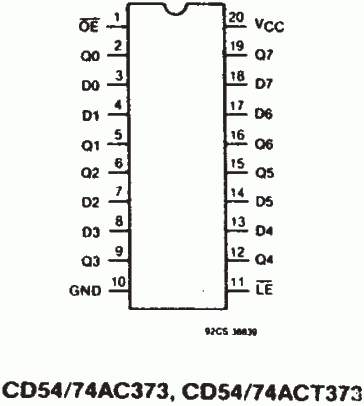

引脚分配图
