DAT0～3：数据可以从卡传向主机或副versa。数据通过数据线传输。

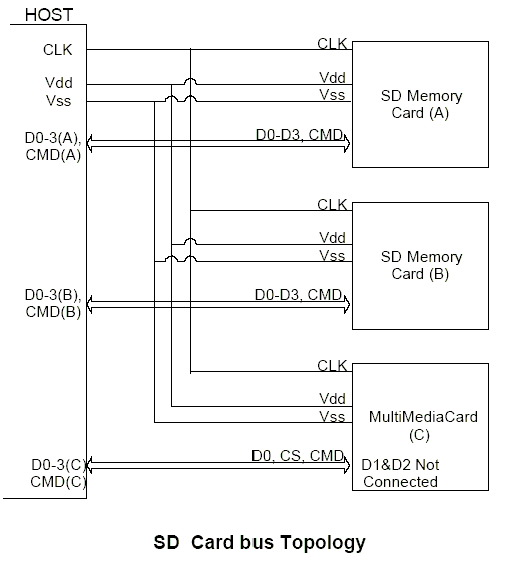

SD卡总线拓扑

SPI模式针脚定义

1：S：电源供电,I：输入O：输出 I/O：双向 PP：I/O使用推挽驱动

注意：SPI模式时,这些信号需要在主机端用10~100K欧的电阻上拉。

SPI 总线概念

SPI总线允许通过2通道（数据入和出）传输比特数据。SPI兼容模式使得MMC主机系统通过很小的改动就可以使用ＳＤ卡。SPI模式使用字节传输。

所有的数据被融合到一些字节中并aligned to the CS signal（可能是：同过CS信号来校正）。SPI模式的优点就是简化主机的设计。特别的,MMC主机需要小的改动。SPI模式相对于SD模式的不足之处是丧失了速度性能。
