对于城域网络和长途网络来说,如果光传送层具有远程重新配置的能力,则可以极大地降低运营成本。运营商也已经意识到这种潜力,并在最近业务网络的招标中加入了对于可重配置光分插复用器（ROADM）以及多维光开关的要求。

       对于ROADM这项新技术的关注开始于电信业大滑坡之际,当时,设备商纷纷在新产品开发上减少投资。几乎没有几家公司顾得上认真地研究ROADM带来的机会,而有些公司则争先恐后地以最快的速度、最低廉的成本补全它们的产品线。不过值得庆幸的是：我们还可以通过其它方式来满足ROADM这个新的市场需求。 ROADM是什么？

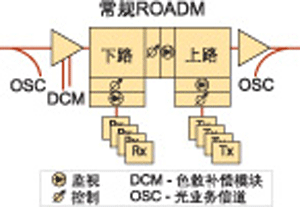

       “ROADM”是指一种网络元素（或称节点）,通过远程的重新配置,可以动态上下业务波长,并且,业务波长的功率也是可以管理的。图1是ROADM节点的一个通用模型,如图所示,

                                                                          图1

       ROADM的组成模块随应用的不同而不同。不过大多数ROADM都具有这里列出的模块。

       ROADM节点的主要功能模块包括：

       ●前置和后置光放大器。

       ●光业务信道（OSC）的生成和终结。

       ●波长下路。

       ●波长上路。

       ●节点内部聚合信道或单信道的功率监控,可在节点内多处进行。

       ●可用/不可用和可选波长的监测,整个节点内的光信号的信噪比监测。

       ●上下路和直通波长的功率/衰减控制。

       ●色散补偿。

       ●前置和后置放大器的增益均衡。

       系统集成商所提供的ROADM产品随应用的不同而不同。从相对廉价的基本系统到高度灵活的可扩展平台,系统提供商需要选择不同的系统结构和不同的下层器件技术来满足市场提出的不同的成本和性能要求。

       通常,系统集成商采用模块化结构,以提高ROADM系统的部署效率,他们希望以最低的价格提供所需要的功能,并提供进一步扩展的空间,以满足网络扩展带来的新的需求。

       然而,随着配置复杂性的增加,ROADM的控

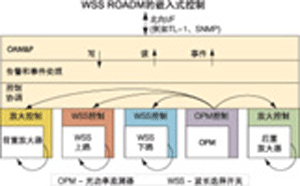

                                                                          图2
       嵌入式控制包含几个不同的控制机制和层次。设计者可以自己集成这些功能,不过这样做复杂性和器件成本都很高。

       所谓“嵌入式控制智能”,顾名思义,它的控制电路对于电路组件和光器件来说是处于本地的。根据光模块提供智能的层次的不同,控制电路可以在电路组件的处理器上工作,也可以在光模块内部的处理器上工作。一共有三种本地控制电路。第一种控制电路,由于所需的所有激励信号都来源于器件,比如激光器的电流和衬底的温度,所以它处于本地。第二种情况是：控制所需的带宽很宽,排除了电路组件之间通信的可能,所以也只能在本地完成控制功能。第三种情况是：控制是在器件层发生的,但是需要高层的合作才能实现控制的功能。比如控制目标的设定,根据系统的状态（如VOA的设置和EDFA的增益）改变控制行为等。

       上述的本地控制是在一个单独的光器件或者模块内部进行的,而协调控制层的任务则是把多个不同的模块和控制功能捆绑起来,使之成为一个可以工作的ROADM系统。这一层的具体功能包括：

       ●把远程反馈信息导入本地控制电路。

       ●监测本地控制电路的运行状态是否满足规定。

       ●在启动、关机和故障时协调各个本地电路之间的工作。

       ●根据节点的配置

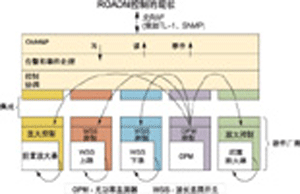

                                                                       图3
       使用智能模块和集成产品可以简化ROADM的控制。但是现存的很多障碍限制了模块所能提供的智能水平。

       理想情况下,器件提供商在价值链上的这种上移会为系统集成商带来高度集成化、智能化的现成器件,使他们能够快速而高效地集成出ROADM产品。要使这种开发模型真正有效运作,设备商要求：

       ●关键光器件有多个供应源。

       ●器件具有标准的控制接口,抽象出下层的各种光学特性。

       ●所有部件的控制接口要具有一致性,这样,才能快速协调地开发出系统。
