主要功能特性：

• 工作电压：2.7V～5.2V
• 内置RC振荡器
• 1/4偏置,1/8周期,帧频率（Frame frequency）为 64Hz。
• 最大32×8 patterns,8 commons, 32段
• 内建内部电阻型偏压发生器（bias generator）
• 3线串行接口
• 8种时基/WDT选择
• 时基或WDT溢出输出
• 内置LCD显示RAM
• 读写地址（R/W address）自动增量功能
• 两种蜂鸣器频率选择（2kHz/4kHz）
• Power down指令可降低功耗
• 软件配置特性
• 数据（Data）模式和命令（Command）模式指令
• 三种数据访问模式
• VLCN 引脚可调整LCD工作电压
• 层叠应用（Cascade application）

方块图：

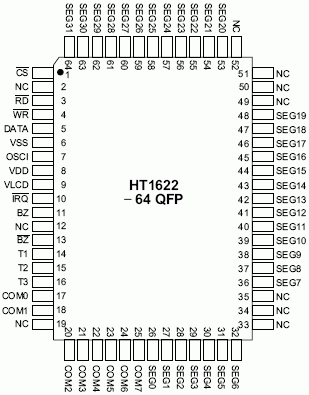

引脚分配图：

引脚说明：

绝对最大额定值：

• 电源电压：-0.3V 到 5.5V
• 储存温度：-50℃ 到 125℃
• 输入电压：V_SS-0.3V 到 V_DD+0.3V
• 工作温度：-25℃ 到 75℃

功能说明：

显示存储器——RAM的组织结构

静态显示 RAM 被组织为 64×4 位来存储显示数据。RAM 的内容直接与 LCD 驱动器的内容相对应。RAM 中的数据可以通过 READ、WRITE 和 READ-MODIFY-WRITE 指令访问。下面是从 RAM 到 LCD 图形的一个映射。

时基和看门狗定时器（WDT）

时基发生器和 WDT 共享同一个分频（/256）计数器。TIMER DIS/EN/CLR、WDT DIS/EN/CLR 和 IRQ EN/DIS 彼此之间相互独立。一旦 WDT 超时,IRQ 引脚将保持为逻辑低电平,直到发出 CLR WDT 或 IRQ DIS 指令为止。

定时器和 WDT 设置

如果选择外部时钟作为系统频率源,命令 SYS DIS 将变得不准确,在外部时钟源被移除前,省电（power down）模式亦不能执行。

蜂鸣音频输出

HT1622 中集成了一个简单的音频发生器。该音频发生器能够在BZ和/B/Z引脚上输出一对差动驱动信号,可以用来产生一个单一的单调。

命令格式

HT1622 可以由软件设置。有两种模式指令设置 HT1622 源和传输 LCD 显示数据。如下便是数据模式 ID 和指令模式 ID：

如果连续发送指令,指令模式 ID 可以被忽略。当系统运行于一个非连续指令或非连续地址数据模式下时,/C/S 引脚应该被置为“1”,并且先前的操作模式也被复位。/C/S 引脚返回“0”,一个新的操作模式 ID 应该首先被发送。

时序图（略）

应用电路

注意：IRQ 和 RD 引脚的连接可以根据微处理器的需求来选择。
          加到 VLCD 引脚的电压必须低于 VDD。
          调整 VR 以适应 LCD 显示,VDD=5V,VLCD=4V,VR=15kΩ±20%。
          调整 R（外部拉高电阻）以适应用户时基时钟。

指令总结（略）

注释：

X：无关
A5~A0：RAM地址
D3~D0：RAM数据
D/C：数据/指令模式
Def.：默认上电复位
所有的黑体形式,即1 1 0、 1 0 1 和 1 0 0 都是模式指令。其中,1 0 0 指的是指令模式 ID。如果连续发送指令,除了第一条指令外,指令模式 ID 将被忽略。音调频率和时基/WDT时钟频率即可以从一个片内 32kHz RC 振荡器源出,也可以从一外部 32kHz 时钟源出。频率的计算基于如上所述的系统频率源。建议主控制器应该在上电复位后初始化 HT1622,因为上电复位可能失败,会导致 HT1622 功能异常。
