SD卡的总线概念zz (转) |
| 发布时间:2006年10月15日 点击次数:2066 |
| 来源: 作者: |
SD卡的总线概念 SD总线允许强大的1线到4线数据信号设置。当默认的上电后,SD卡使用DAT0。 初始化之后,主机可以改变线宽(译者按:即改为2根线,3根线。。。)。混和的SD卡连接方式也适合于主机。在混和连接中Vcc,Vss和CLK的信号连接可以通用。但是,命令,回复,和数据(DAT0~3)这几根线,各个SD卡必须从主机分开。 这个特性使得硬件和系统上交替使用。SD总线上通信的命令和数据比特流从一个起始位开始,以停止位中止。 CLK:每个时钟周期传输一个命令或数据位。频率可在0~25MHz之间变化。SD卡的总线管理器可以不受任何限制的自由产生0~25MHz的频率。 CMD 命令从该CMD线上串行传输。一个命令是一次主机到从卡操作的开始。命令可以以单机寻址(寻址命令)或呼叫所有卡(广播命令)方式发送。 DAT0~3:数据可以从卡传向主机或副versa。数据通过数据线传输。

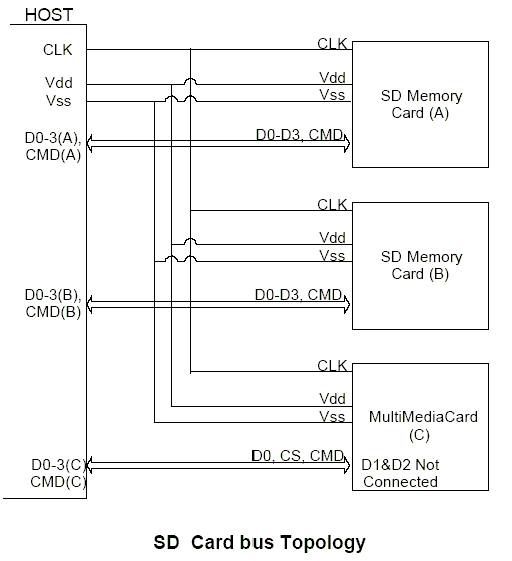

SD卡总线拓扑 SPI模式针脚定义
1:S:电源供电,I:输入O:输出 I/O:双向 PP:I/O使用推挽驱动 注意:SPI模式时,这些信号需要在主机端用10~100K欧的电阻上拉。 SPI 总线概念 SPI总线允许通过2通道(数据入和出)传输比特数据。SPI兼容模式使得MMC主机系统通过很小的改动就可以使用SD卡。SPI模式使用字节传输。 所有的数据被融合到一些字节中并aligned to the CS signal(可能是:同过CS信号来校正)。SPI模式的优点就是简化主机的设计。特别的,MMC主机需要小的改动。SPI模式相对于SD模式的不足之处是丧失了速度性能。

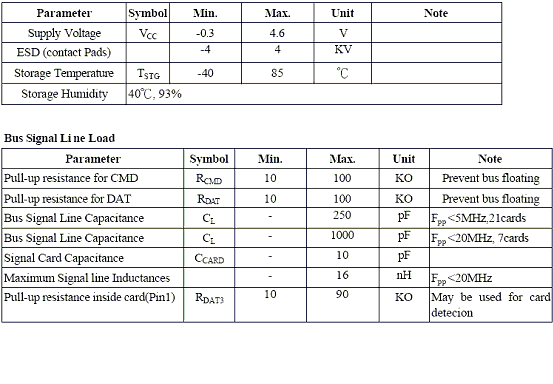

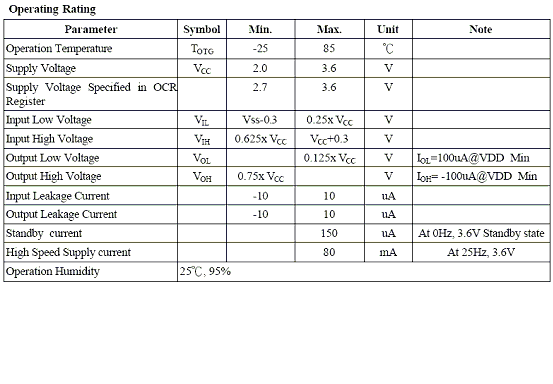

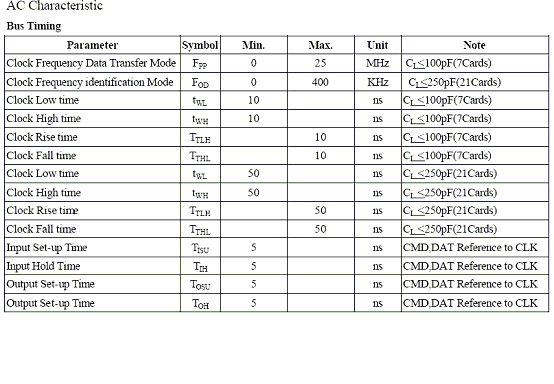

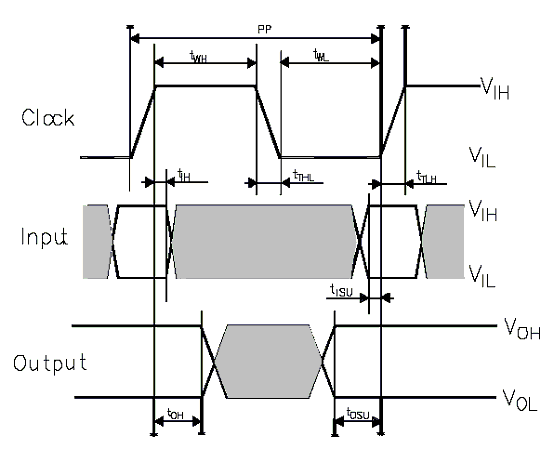

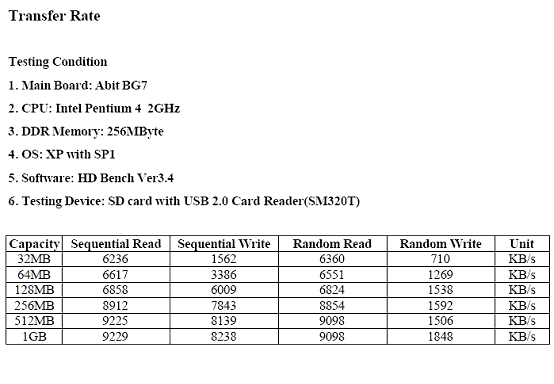

SD卡的电特性
SD卡的连接电路图 faceoff 发表于 2006-8-11 20:16:00
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
