晶体在无线发射和接收机中的应用

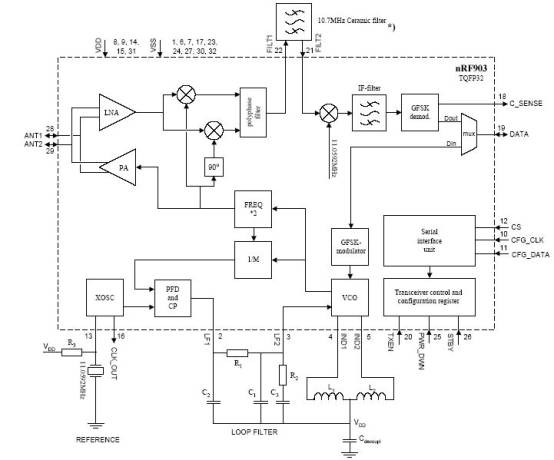

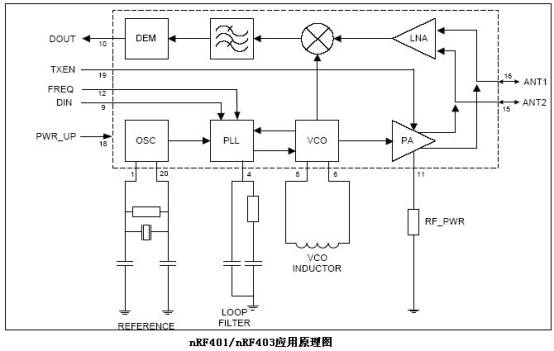

1. nRF401和nRF403及nRF903是满足欧洲电信工业标准（ETSI）EN300 200-1 V1.2.1的专用集成电路，在家庭自动化控制，车辆安全系统，工业控制，无线通讯，电信终端，遥控装置等领域应用广泛，nRF401有433.92/434.33MHZ两个频道，nRF403有433.92/315MHZ两个频道。nRF903的频率范围430~950MHZ，应用原理图如下：

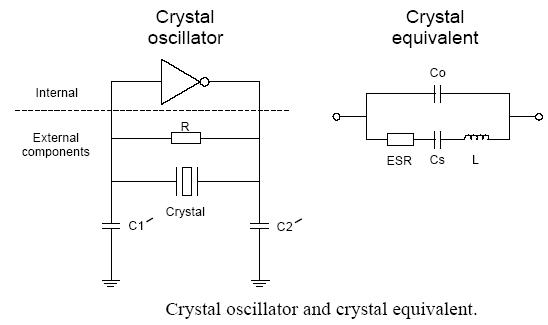

2.  晶体与nRF401和nRF403的内部连接示意图及晶体等效电路

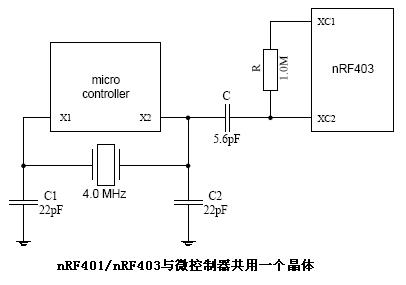

3. 在无线发射机和无线接收机中，系统需要微处理器进行控制，因为微控制器的时钟引脚内部大都也是一个非门逻辑电路，功能相同，设计人员往往将微控制器和nRF401或nRF403共用1个晶体，这种情况在其他电路的设计中也很常见，nRF401和nRF403的典型外接元件及其连接示意图如下：

4. 电路对晶体的要求：

1）.nRF401和nRF403要求晶体的标称频率4.000MHZ，静电容C0≤5PF，等效电阻≤150Ω，负载电容CL≤14PF，频率稳定性≤±35PPM。

晶体的实际负载电容CL=（C1*C2）/（C1+C2）+C′，C′为电路分布电容。

发射和接收机的频率偏差应限制在70PPM，所以晶体的稳定性应该控制在±35PPM，否则会导致接收机灵敏度的下降。发射和接收机工作温度范围在-25~+85℃，则需要晶体在此温度范围内总的频率偏差限制在±35PPM。

2）.nRF903要求晶体的标称频率11.0592MHZ，等效电阻≤60Ω，静电容C0≤7PF，负载电容CL≈12PF，对于868/915MHZ的工作频率，晶体的频率稳定度要求±20PPM，对于433MHZ的工作频率，晶体的频率稳定度要求在±40PPM。

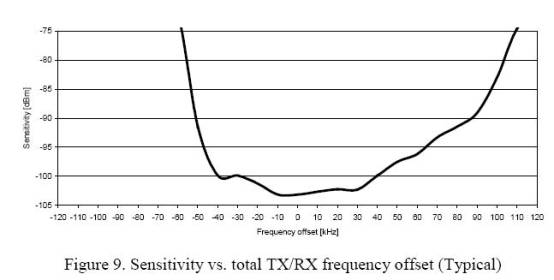

下图是接收机灵敏度与频率偏差的关系曲线
