本例使用日立超低耗电的8位单片机H8/3887于高速中文FLEX传呼机中。使用此单片机之好处在于其超低的耗电,高速运行耗电低于1毫安,睡眠模式耗电低于5微安。其超低耗电能有效延长传呼机之电池寿命。

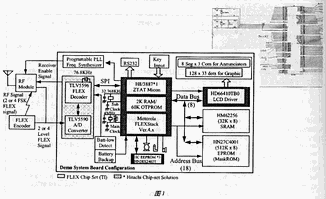

使用的主要元件为日立单片机H8/3887,日立点阵LCD驱动器HD66410,此驱动器能驱动128行乘33的点阵,因此能显示2行×8个中文字或4行×16个英文字,而FLEX解码器则选用三星的KS8701（用那一家解码器都可以,因全部解码器都是兼容的）,高频部分使用摩托罗拉的MC2800,在MC2800的高频板上使用了NPC的锁相环IC5466AV,中文字库方面使用了日立的HN27C4001 256KB的EPROM作为储存,而SRAM则使用日立32KB的HM62256来储存信息,EPROM则使用日立的HW58X2402T。系统设计图见图1,具体设计示于图2-4。

设计重点

1.由于此8位单芯片设有外部存储器地址线及数据线,因此利用其I/O口作为地址线及数据线,然后用软件来实现。

2.利用串口1作为与FLEX解码芯片的通讯,而由于FLEX解码片使用SPI通讯协议,其与SCI之区别在于一个由MSB作为开始,一个用LSB作为开始,因此,当单芯片通用SCI通信,必须先使用软件将所传送之内容掉头。

3.由于此单芯片没有I2C通讯口,因此利用其I/O口用软件来实现与EEPROM之通讯。在FLEX传呼机之必须有一EEPROM用以储存对FLEX解码片之初始化资料。

4.利用P12引脚（16位时钟之输出口）作为音乐之输出口,使软件容易实现。

5.利用PORT5作为输入键,这些I/O口能使单芯片由睡眠状态醒来。必须利用此I/O以使单芯片能进入省电模式。

6.对于R/F板中的锁相环（PLL）则利用其中三个I/O口来作为控制,而R/F板之操作将透过对FLEX解码片的定义而实现。

7.FLEX解码片之RFADY信号则连接于单芯片的中断口IRQ。因此当FLEX解码片收到信息后,可立刻叫醒单芯片,以便对所收之信息进行处理。

8.此单芯片可以使用日立公司提供之FLEX STACK 4.2软件的支持。日立公司得到摩托罗拉之许可,并已将FLEX STAK 4.2之软件转化为支持此芯片。
