摘要：TXE-418-KH发射模块是LINX技术公司生产的一款集成发射芯片,它采用地址编码,具有三丰收10路地址线,可同时发射8路加密并行信号。文中介绍了TXE-418-KH发射模块的功能特点、引脚排列和工作原理,并给出了典型设计的远程控制电路。

    关键词：发射模块 SAW 地址编码

1 功能特点及引脚排列

TXE-418-KH发射模块内含一个高度优化的SAW声表面波发射机的一个内建编码器,可与RXE-418-KH接收模块构成高度可靠的无线电收发系统。它可传送1至8路并行输入信号和3 10个地址信息,传输距离大于90米,非常适合于OEM应用,同时可广泛用于远程控制/指令系统、无密钥进入系统、自动门、灯控系统、呼叫系统、家庭/工业自动化、火警/安全警报、远程监听器等方面。TXE-418-KH采用优化设计和小型SMD封装,因而其性能、结构、成本均达到了最优化。

TXE-418-KH发射模块的主要特点如下：

●成本低;

●内建编码器;

●能输出8路二进制信号;

●具有三态10路地址线,安全保密性好;

●无须外部RF部件（除天线外）;

●低功耗;

●采用小型SMD封装;

●具有稳定的SAW结构;

●无需校准。

TXE-418-KH发射模块的引脚排列如图1所示。各引脚功能如下：

1脚（GND/LVL）：接地/电平脚,通常接地或接入电阻以调节输出功率;

2、3、7、8、9、10、11、12脚（D0～D7）：数据输入引脚;

4、23脚（GND）：接地脚;

5脚（VCC）：电源引脚。通常接2.7～5.2V（DC）,该电源必须为直流电,建议接入滤波电容;

6脚（TE）：发射使能脚,使能为高电平;

13～22（A0～A9）：地址线;

24（ANT）：RF输出脚,外接50Ω天线。

TXE-418-KH发射模块的主要性能参数如表1所示。表中各参数条件为：Vcc=3V;温度为25℃。

表1 TXE-418-KH发射模块主要参数

以下是TXE-418-KH的极限参数;

电源电压：-0.3～+6V（DC）;

工作温度：-30℃～+70℃;

存贮温度：-45℃～+85℃;

焊接温度：+225℃（限10秒内）;

任一输入输出脚电压：-0.3V～Vcc。

2 工作原理

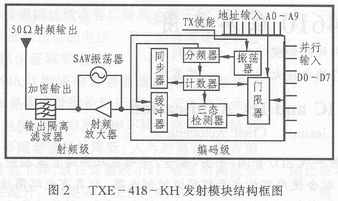

TXE-418-KH发射模块结构框图如图2所示,它包括编码级和发射级两部分。器件工作时,首先将输入信号经过地址编码后送到发射极,然后经过调制转换为射频信号,再通过天线发射至远程接收机。

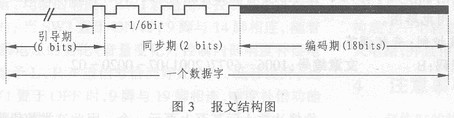

当发射使能脚（即引脚6）接高电平时,发射模块将开始一个三字发射循环并且重复循环,直到引脚6变为低电位为止。每个发射循环包括三个数据字,图3所示为一个数据字的编码图。图4所示为编码格式,每一个地址线都可设定为“0”、“1”、“打开”三种逻辑状态。

因为有10根地址线,每一个地址线又有三个状,所以,对于信息加密的地址编码共有3的10方=59049组。因此,收、发模块在相互联系时可以形成59049个独立的互不干扰的信道。通过24脚所接天线发出的无线电信息是经过加密的,而只有当接收模块解码器的地址码相同时,才能对接收信息解密。

3 典型应用

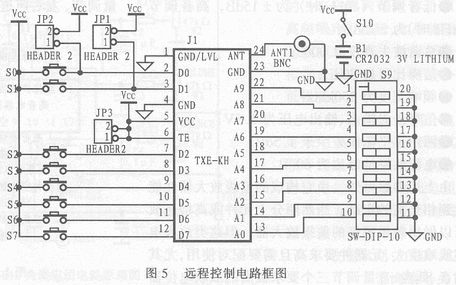

图5为用TXE-418-KH设计的远程控制电路,当发射端按下某键并使接收端接收到相应的信息之后,系统就会得到相应的控制。
