1 前言

有机发光显示器（Organic Light Emitting Display,OLED）是一种新型发光和显示器件。OLED实质上是一个薄膜器件,它的发光层是有机材料层,当有电流通过时,这些有机材料就会发光。与传统的液晶显示器（LCD）相比,除了无需背光源外,OLED显示屏可实现低于1mm的厚度,这为实现软体显示提供了可能,此外可视角度更大,亮度更高,色彩更加丰富。OLED可广泛应用于手持设备、通信终端、仪器仪表等领域。

2 模块结构

下面以维信诺VGG12864E-S001模块为例,介绍OLED的模块结构。

2.1 模块框图

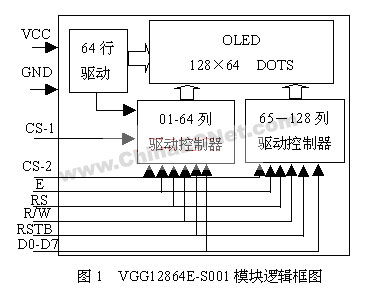

VGG12864E-S001 模块的OLED 显示屏为128 列,64 行结构。使用两片列驱动控制器,每片有64 路输出,分别驱动1-64 列和65-128 列;使用一片有64 行输出的行驱动器。图1为其模块逻辑电路和接口电路框图。

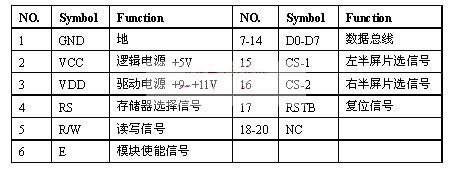

表1是VGG12864E-S001的引脚功能说明。

3 应用举例

在实际应用中,VGG12864E-S001模块与微处理器的连接方式有两种,一种为直接访问方式,一种为间接访问方式。下面以直接访问方式为例,介绍与8031的连接电路。

多数嵌入式系统中只由外部提供+5V单电源,因此必须为OLED提供驱动电源转换电路。LTC3459是Linear Technology公司推出的升压芯片。其输入电压为+1.5V～+5.5V,输出电压为+2.5V～+10V。其最大静态电流为20mA,当转换器处于关闭模式时,其剩余工作电流低于1mA。图2为其典型电路,输出电压为+10V,满足VGG12864E-S001模块+9V～+11V的驱动电压输入要求。

3.2 接口电路

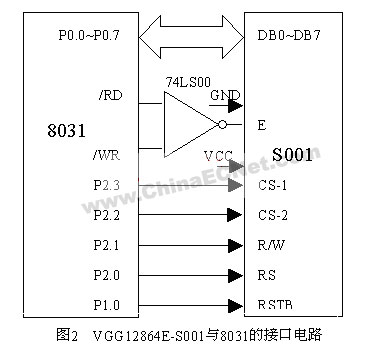

直接访问方式就是将模块的接口作为存储器或I/O 设备直接挂在计算机总线上,计算机以访问存储器或I/O 设备的方式对模块操作。图3是直接访问方式的接口实用电路图。 3.3 应用程序举例

本程序显示字符"Tel:62780866"

ORG 0000H

AJMP MAIN

COM EQU 20H ;指令寄存器

DAT EQU 21H ;数据寄存器

PAGE EQU 31H ;页地址寄存器D2,D1,D0

;以下读、写地址分配略

MAIN: MOV SP,#60H

ACALL INT

MOV PAGE, #85H

MOV COLUMN,#30H ;起始列为第48列

MOV CODE,#00H ; T

ACALL CWPR

MOV PAGE,#85H

MOV COLUMN,#01H ; e

MOV CODE,#45H

ACALL CWPR

MOV PAGE,#85H

MOV COLUMN,#02H

MOV CODE,#4CH ; l

ACALL CWPR

MOV PAGE,#85H

MOV COLUMN,#03H

MOV CODE,#1AH ; :

ACALL CWPR

MOV R7,#00H

MOV R6,#60H

LOOP: MOV A,R7

MOV DPTR,#TAB

MOVC A,@A+DPTR

MOV CODE,A

MOV PAGE,#05H

MOV COLUMN,R6

ACALL CWPR

INC R7

MOV A,#06H

ADD A,R6

MOV R6,A

CJNE R7,#08,LOOP

SJMP $

TAB: DB 04H,05H,06H,07H,08H,07H,09H,09H

; 子程序

(A) 左半部控制驱动器(1-64列)驱动子程序

; (1) 写指令代码子程序

PRR0: PUSH DPL

PUSH DPH

MOV DPTR,#CRADD2 ;设置读状态字地址

PRR01: MOVX A,@DPTR ; 读状态字

JB ACC.7,PRR01 ;判"忙"标志为"0"否,否再读

MOV DPTR,#CWADD2 ;设置写指令代码地址 MOV A,COM ;取指令代码

MOVX @DPTR,A ;写指令代码

POP DPH

POP DPL

RET

; (2) 写显示数据子程序（略）

; (3) 读显示数据子程序

PRR2: PUSH DPL

PUSH DPH

MOV DPTR,#CRADD2 ;设置读状态字地址

PRR21: MOVX A,@DPTR ;读状态字

JB ACC.7,PRR21 ;判"忙"标志为"0"否,否再读

MOV DPTR ,#DRADD2 ;设置读显示数据地址

MOV A,COM ;取指令代码

MOVX @DPTR,A ;写指令代码

POP DPH

POP DPL

RET

; (B) 右半部控制驱动器（65－128列）驱动子程序（略） ; (C) 初始化子程序

INT: MOV COM,#0C0H ;设置显示起始行为第一行

ACALL PRL0

MOV COM,#3FH ;开显示设置

ACALL PRL0

ACALL PRR0

RET

; (D) 清显示区子程序(略)

4 结束语

随着OLED技术的不断成熟,OLED正以其优良的显示特性,将部分替代LCD和LED,广泛应用于以单片机和DSP等为核心的嵌入式系统中。
