对比光传输测量

发布时间:2006年5月16日 点击次数:488
来源:电子产品世界   作者:


本文所述电路可进行光传输的对比测量工用做光损耗测量。损耗包括反向和吸收。

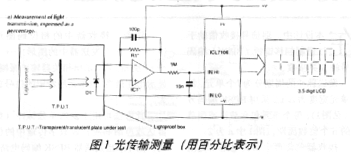

图1为光传输测量电路。ICL7106基准电压设置到100mV。在没有被测板时,选择R1使显示为100。然后置入被测板,显示给出通过板的光传输百分率读数。

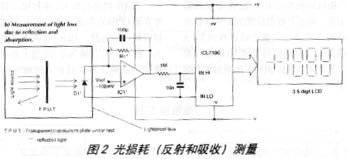

图2为光损耗测量电路,此电路与图1相同,所不同的是运放非倒相输入加-100mV Vref。在没有被测板时显示读数为零。完全不透光的板,其显示读数为100。所以显示读给出光损耗(反射加吸收)。

运放IC1应选择输入偏置电流很小的运放如CA3130或MAX406。不透光盒子的内部应加工成不透光黑色。光电二极管型号应适合光源,对于日光而言选用BPW21。它所具有的响应类似于为眼。
