摘要：TEC9503是专门为显示音响设备功能状态而设计的专用集成电路,可提供多种状态显示。文中介绍了TEC9503收音机AM/FM三位半接收频率显示模块的功能和特点,并给出了TEC9503的实际应用电路。

    关键词：AM  FM  本机振荡  IF中频  LCD显示  TEC9503

1 模块简介

TEC9503电路是专为显示音响设备各功能状态而设计的专用集成电路模块,具有三位半LCD数据显示功能,可对音响集成子系统中的AM/FM频段的状态控制信息进行显示,并可供全球不同国家和地区在AM中频标准中使用,适用于全球AM/FM妆收发送标准模块。TEC9503能直接接收FM频率状态并进行显示,同时可减少外围元件。TEC9503能提供十二种状态控制信息显示,可广泛应用于音响系统设计,尤其适用于汽车音响系统,并具有较强的抗静电干扰能力。其主要特点如下：

●可输入FM信号;

●功耗低;

●应用范围广;

●响应快;

●具有I/O静电保护功能;

●具LCD驱动功能;

●开机自动复位;

●具有多控制状态显示功能。

2 引脚排列及功能

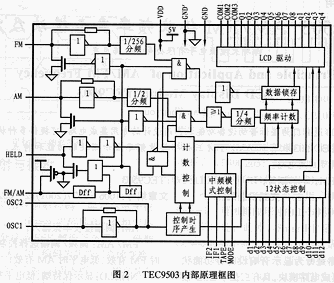

TEC9503的引脚排列如图1所示,其内部原理框图见图2。各引脚功能如下：

VDD：电源端;

COM1～COM3：三背板信号输出;

Q1～Q8：各数字显示代码段的驱动输出端;

FM：调频接收本振输入;

AM：调幅接收本振输入;

FM/AM：调频/调幅选择控制器,高电平输入时FM有效,低电平时AM有效;

NHELD：显示保持端,低电平有效;

MODE：工作模式控制。MODE=0时显示频率;MODE=1时,不显示;MODE悬空时显示“CD”;

IF1,IF2：调幅中频选择控制端;

OSC1,OSC2：晶振输入端;

d1～d12：显示信息输入控制端,悬空无效,高、低电平时均有效;

GND''：接地端;

GND：接地端;

q1～q4：功能符号显示的输出驱动端（见表1）。

表1 显示字符与背板信号及字符驱动信号对应关系表

表2AM的预置表

表3TEC9503的主要参数

3 电路算法

利用TEC9503模块对AM频率状态进行显示设计的数学模型为：

fAM显频=ΔT1fAM本振/（2×4）-fIF

式中：左边表示要显示的AM频率,fAM本振为AM本机振荡频率,而fIF为电台的中频值,根据上述数学表达式可以看出：对AM本机振荡经1/2预分频,再经1/4分频处理并通过进行ΔT1时间计数后,减去AM广播电台的中频值fIF,所得数值以kHz为单位的频率值。从公式可知,精确检测ΔT1的值即可精确显示AM频率。对于FM频率,则有：

fFM显频=ΔT2fFM本振/（256×4）-fIF。

同理,对于FM频段则有：FM本机振荡经1/256预分频,再经1/4分频处理并经过ΔT2时间计数后,减去FM广播电台的中频值fIF,所得数值即是以MHz为单位的FM频率值。从公式可知,精确控制ΔT2的值即可精确显示FM频率。

4 应用

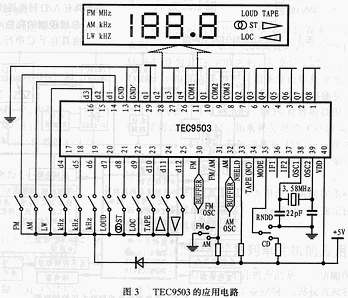

图3所示为TEC9503的典型应用电路。该电路可用于AM、FM以及CD等信号状态的显示,其FM固定预置为10.7MHz;而AM的预置可参考表2来进行。表中的fIF1和fIF2的单位为kHz。另外,图中的时基晶振频率为f=3.5795±0.0001MHz。表3为TEC9503的主要电气参数。
