1 引 言

       在自来水生产企业,采水有一部分来自于远离厂区的取水井群,取水点往往无人值守,为了实现中控室值班人员对水井电动机的运行情况监测和控制,为济宁某自来水厂开发了这套远程监控系统。井群电动机由松下FPlPLC控制,并由电压、电流变送器采集现场运行数据,利用调制解调器与当地电话网互连。在中控室的微机上,水厂中央控制室的值班人员可以看到水井电动机的运行状态及电压电流运行参数,并可以直接控制水井电动机的起停。

       2 系统硬件配置及其功能

       2．1 智能Modem

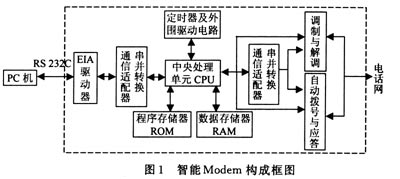

       要实现PC微机与PLC的远程通信,两地各采用一台智能Modem,通过公用电话网连接起来。图1所示为智能Modem的构造框图。智能Modem与普通Modem的主要区别是他内部配置了CPU,这使得智能Modem除了应具有调制解调功能外,还增加了如下新功能：

       (1)自动拨号与自动应答功能。

       (2)差错检测与控制功能。

       (3)流量控制功能。

       (4)速度变换与协调功能。

       (5)遥控功能。

       (6)数据压缩功能等 。



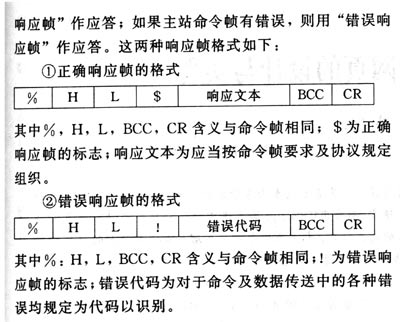

       2．2 系统硬件连接及通信原理

       进行通信之前先将各设备正确连接,图2给出连接示意图。图中为具有2个串口的FPl机型(该机型型号的后缀为C),他除了有一个RS422 EI可用于编程外,还带有一个RS232 ,是直接通过RS232 无需适配器的通信方式。对于其他FPl机型,必须配备一个RS422／RS232转换器(即适配器)。



       计算机在通信软件支持下可以使智能Modem(1)自动拨号,呼叫对方,而对方的智能Modem(2)收到呼叫信号,能自动应答＼摘机,从而经过电话交换机在PC和PLC之间建立起通信通路。具体来说,发信方PC机负有下列责任：

       ①用AT命令设置发信方Modem拨号状态、拨号方式等。

       ②在DTR二1(即发信方PC机准备好)条件下,把拟拨的电话号码发送给发信方Modemo

       ③通知发信方Modem启动自动拨号。

       发信方智能Modem负有下列责任：

       ①按PC机送来的电话号码,生成拨号脉冲,发送到电话网的交换机去。

       ②按预置的等待时间,等待对方应答。

       ③当收到对方摘机应答信号时,产生CD信号(载波检出),通知发信方PC机已收到对方应答,表明通信通道建立,可以通信。

       收信方智能Modem负有下列责任：

       ①当收到电话网上的交换机来的振铃信号时,置RI＝1,表示有呼叫,立即通
