1．5伏电源安装调试
　　首先我们来完成最基本,最必须的电源部分安装调试,任何电路都离不开电源部分,单片机系统也不例外,而且我们应该高度重视电源部分,不能因为电源部分电路比较简单而有所忽略,其实有将近一半的故障或制作失败都和电源有关,电源部分做好才能保证电路的正常工作。

    AT89C51实验开发板提供了一个9伏400毫安的外接交流电源,它能空载输出12伏的直流电压,如果有的网友不需要我们提供的稳压电源,需要自己配的话,可以选择输出直流电压为10～15伏之间电源,并且插头极性为内正外负的电源,切记！稳压电源输出的直流电压通过专门的电源插座把直流电压引入实验开发板,左边两个是12伏的电源滤波电容,一般大电容旁边并联一个小电容的目的是降低高频内阻,因为大的电解电容一般采用卷绕工艺制造,所以等效电感较大,小电容可以提供一个小内阻的高频通道,降低电源全频带内阻,这个在实际电路中非常常见哦～

    首先我们从套件中找出要用到的元件,如下图:

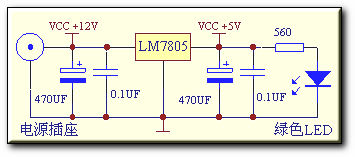

　　电源部分兵分两路,一路直接提供12伏的直流电源,主要是提供给继电器使用的,另一路通过三端稳压芯片7805稳压成5伏直流电源提供给单片机系统使用,右边两个电容是5伏电源的滤波电容,电阻和绿色的LED组成5伏电源的工作指示电路,只要电源部分正常,绿色的LED1就会点亮,我们可以根据这个LED来判断整个电源部分是否工作正常,电源部分就是下面图像中需要安装的元件。
