传统的单电源供电音频线驱动器为了产生2VRMS 的输出信号，需要9V 至12V 的供电电源。高电源电压将增大系统的尺寸，提高系统的成本和复杂性。Maxim 的DirectDrive™ 技术省去了高电源电压和大尺寸隔直流电容。MAX4410 采用DirectDrive 结构，工作在单电源3.3V，驱动10k音频负载时可提供2VRMS 的输出信号。

       DirectDrive 的优点

       Maxim 专有的DirectDrive 技术利用电荷泵对正电源反相，产生一个内置的负电源电压，从而使放大器输出能够偏置在地电平。这种独特架构几乎使放大器的动态范围提高一倍(图1 所示)。

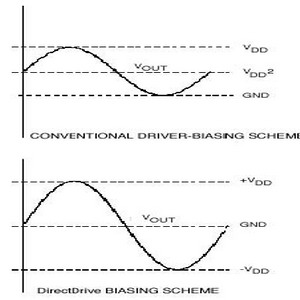

　　图1. 传统放大器输出波形与Maxim专有的DirectDrive 放大器输出波形

       为了获得最大同代范围，传统的单电源供电耳机放大器输出偏置在标称直流电压(典型值为电源电压的一半)。为了隔离直流偏置与耳机的连接，需要大容值的耦合电容。如果没有隔直电容，会有较大的直流电流注入到耳机内，造成不必要的功率损耗，并有可能导致耳机和耳机放大器的损坏。

       与此相反，DirectDrive 技术无需直流偏置电压，因而省去了隔直流电容。电荷泵只需要两个小尺寸陶瓷电容，而不是尺寸较大的钽电容，有效节省了电路板尺寸和系统成本，改善了耳机放大器的频率响应。

       MAX4410 设计方案

       MAX4410 采用DirectDrive 结构，工作在3.3V 单电源，-3.3V 电压由其内部的电荷泵产生。因此，功率放大器可直接由±3.3V 驱动，允许每路MAX4410 的输出提供大于6V 的峰-峰值。

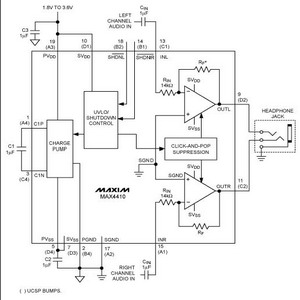

图2. MAX4410 典型应用电路(见MAX4410 数据资料, 第17 页)。

       MAX4410 能够在3.3V 供电时为典型的音频设备提供2VRMS 输出，利用MAX4410 评估板(EV Kit)测试该应用电路，所得到的THD+N (总谐波失真和噪声)曲线如图3 所示。MAX4410 能够为10k

       负载提供2VRMS 的输出驱动，THD+N 为0.00052%。

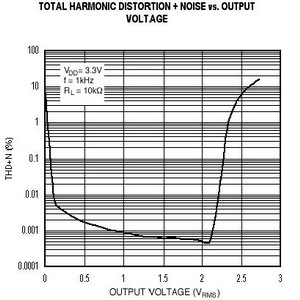

图3. MAX4410 THD+N 与输出电压

       Maxim 的DirectDrive 技术在降低系统成本、减小系统尺寸的同时，可有效改善系统的性能指标。机顶盒与电缆调制解调器采用3.3V 单电源供电，利用MAX4410 能够为10k

       音频负载提供2VRMS 的驱动信号。另外，对于需要二阶低通滤波器的线输出放大器，MAX4410 是一个理想的选择方案。
