TI公司的处理器监控芯片TL770X系列在工业控制、仪器仪表等方面得到了广泛的应用。但是TL770X系列芯片采用的是双极型工艺,因此功耗较大。为了满足低功耗的要求,TI公司又推出了基于CMOS工艺的TLC770X系列处理器监控芯片。虽然TLC770X与TL770X有很多相似之外,但是两者并不能直接替换。本文在把两者进行比较的基础上,给出了在电路中基于双极型工艺的TL770X转换为基于CMOS工艺的TLC770X应做的几点改进方法。

1 TL770X与TLC770X的引脚差异

有关TL770X和TLC770X的资料可以参考TI公司的产品手册,本文重点讨论两者的不同之处。从图1可看出,TLC770X和TL770X在引脚上的差异体现在第1个引脚。

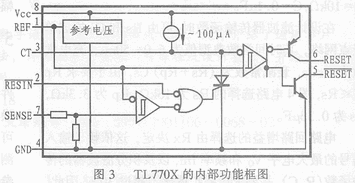

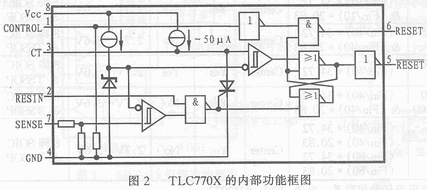

TL770X的引脚1是其内部参考电压的输入端,实际应用中一般一个0.1μF的电容以减小电源电压瞬变的影响,而对TLC770X来说,其内部无需电压参考。图2和图3分别为TLC770X和TL770X的内部框图,所以TLC770X的引脚被赋予另外的功能。它可以作为静态RAM（Static RAM）的控制信号,当其悬空时（该引脚内部下拉）,RESET的输出是高电平,图4是TLC77X的一个实际应用电路,该电路在掉电期间,处理器TMS370的存储块片选信号（CSH1）输出低电平,TLC770X的引脚1接收到这个信号后将使RESET引脚的输出电平置为高,而RESET是连接外部存储器片选端的,这就使得外部存储器在掉电期间可以自动关闭。

2 时间

由于TLC770X和TL770X内部的电流源有差异,因此,两者的延迟时间是不同的。下面的式子是上述两种系列器件的延迟时间：

TL770XA的延迟时间td=1.3×10 -4CT

TL770XB的延迟时间td=2.6×10 -4CT

TL770X的延迟时间td=2.1×10 -4CT

式中,CT是CT脚上的外接电容值,单位是F。

3 复位端是否外接电阻

对于双极性TL770X来说,它的复位引脚应接上（下）拉电阻,而采用CMOS工艺的TLC770X的复位端为推挽式输出,因此无需外接电阻。

4 内部参考电压

TL770X的内部参考电压为2.5V,而TLC770X为1.1V。在实际应用时,先将被监控的电压经过电阻分压,再将分压后的电压值作为监控电路的电压感知端（SENSE）的输入来实现对某个电压的监控。由于两种器件的内部参考电压不同,因此,设计时要选用不同的阻值。

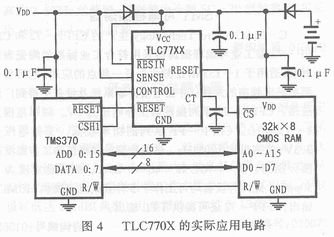

图4所示为TLC770X的一个实际应用电路。

根据上面的讨论,如需在电路中用TLC770X替换TL770X,则应在电路上做如下改进：

（1）将TL770X引脚1上的电容去掉。

（2）根据延迟时间公式来替换电容的值。

（3）去掉TL770X复位端的上拉或下拉电阻。

（4）重新计算并设置分压电阻值。
