用单片机制作的篮球比赛计时器

发布时间:2006年7月21日点击次数:3760

来源: 作者:

用单片机制作的篮球比赛计时器

河北赵秋

篮球比赛中除了有总时间倒计时外,为了加快比赛的节奏,新的规则还要求进攻方在２４秒内有一次投篮动作,否则视为违例。本人设计了一个篮球比赛计时器,可对比赛总时间和各方每次控球时间计时。该计时器采用按键操作、ＬＥＤ显示,非常实用。此计时器也可作为其他球类比赛的计时器。
电路如图１所示。主控芯片为８９Ｃ２０５１,采用６ＭＨｚ晶振,Ｐ１０～Ｐ１７作键盘输入。Ａ１为＋１键（软件设计时让此键连续按住４秒以上为连续＋１）,用于设定比赛时间;Ａ２为暂停键,可以控制总计时和２４秒计时暂停;Ａ３为总计时工作开启键;Ａ４为启动２４秒计时键,投篮或交换控球时按下此键,２４秒计时开始;Ａ５为２４秒计时停止键（没有违例）;Ａ６为总计时和２４秒计时同时启动键。

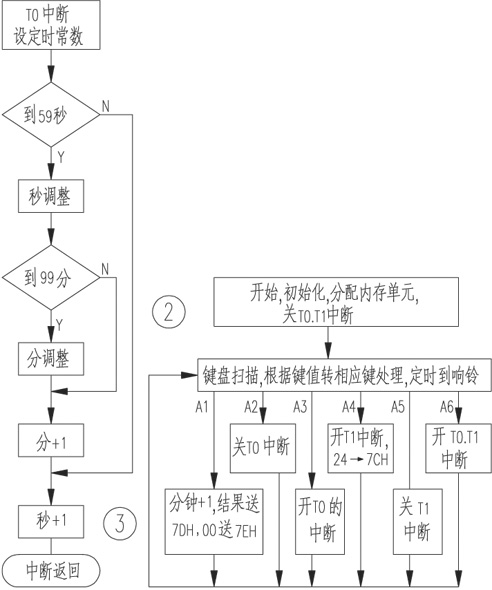

电路采用静态显示,软件设计比较简单,用了４片７４ＬＳ５９５。利用串口ＴＸＤ和ＲＸＤ通过７４ＬＳ５９５８位移位寄存器（带有三态）输出显示的字段,第６位显示完后,再进行锁存输出。显示器的前两位显示２４秒计时,后４位显示总计时的分、秒。用Ｔ０定时器中断进行总计时处理,２４秒计时用Ｔ１定时器中断计时。片内ＲＡＭ单元的７ＣＨ中放２４秒的显示值,７ＤＨ中放总计时的分钟数,７ＥＨ中放总计时的秒值。下面给出程序流程如图２、图３（Ｔ１同Ｔ０略去）所示。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

来源：电子报
