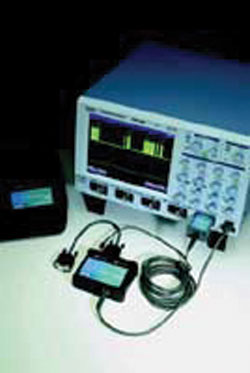

LeCroy公司的新型VBA（车辆总线 分析仪）示波器可把CAN（控制器区域网络）串行数据解码为符号应用层文本。这种仪器使得CAN电子控制设备和车辆网络设计师能够观察完整的CAN协议栈信息以及符号、十六进制和电信号。它还允许设计师采用标准和专用示波器工具来对设计进行验证和调试。该设备可显示那些会对CAN总线产生影响的线路内电信号,比如传感器输入、电压电平和瞬变;它能够同时对多达4根CAN总线进行解码。这种四通道、500MHz和1MHz带宽、5GS/s分析仪示波器提供了一个每通道200万点的标准存储深度,并可扩展至每通道2400万点。起售价为18,990美元。
按照LeCroy公司负责产品管理的Michael Lauterbach博士的说法,这种VBA在该公司早先推出的各种CANbus TD（触发器解码）示波器选项的基础上进一步扩展了CAN触发能力。Lauterbach说：“利用一个包含了与CAN消息和信号有关的信息的CAN标准DBC(数据库容器) 文件,操作人员就能够以符号的方式选择一个消息或信号,并施加一个用于触发的数据条件。这样,操作人员便可迅速地查阅预定义列表,挑选出作为输出消息一部分的转向轮行驶速度信号,并定义期望的数据条件,而无须了解如何利用一个在其第二个数据字节中包含3f的0x410消息来实现触发。这种方法使得触发器设置既快速又直观,几乎或根本不必参照其他的文件或程序,并增强了操作人员的信心。”
|
|
