一台三菱帕杰罗车用音响,故障现象为无声,其余功能工作正常,经查为功放集成电路ＴＡ８２０５ＡＨ损坏。

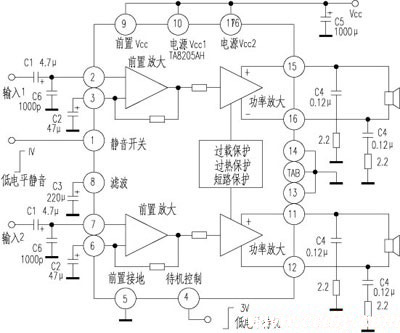

ＴＡ８２０５ＡＨ为东芝公司生产的２２Ｗ×２双声道音频功率放大集成电路,采用１７引脚封装。每一声道由前置放大级和功率放大级组成,功率放大级内部接成ＢＴＬ形式,因此输出功率大,被广泛应用在如三菱帕杰罗及ＣＬＡＲＩＯＮ（歌乐）、ＳＯＮＹ等众多品牌的车用高档音响上。ＴＡ８２０５ＡＨ的热阻系数低、噪声小、电压增益可调、失真度小,内部除设有过载保护、过热保护、短路保护以及静音功能外,还设有待机功能。它的工作电压范围为９～１８Ｖ,在Ｖｃｃ＝１３．２Ｖ、ｆ＝１ｋＨｚ、ＲＬ＝４Ω时,Ｐｏ＝１５Ｗ×２（ＴＨＤ＝１０％）;在Ｖｃｃ＝１４．４Ｖ、ｆ＝１ｋＨｚ、ＲＬ＝４Ω时,ＰＯ＝１８Ｗ×２（ＴＨＤ＝１０％）。ＴＡ８２０５ＡＨ的应用电路如图所示。ＴＡ８２０５ＡＨ的①脚、④脚分别是静噪控制和待机控制脚。当①脚电压在１．０～２．０Ｖ范围时,静音功能关闭,当①脚电压低于１Ｖ门限电平时,静音电路工作。当④脚电压大于２．５Ｖ门限电压时,电路内部电子开关开启,电路输出正常功率,只要④脚电压低于２．５Ｖ时,电路处于待机状态而无功率输出。若不使用待机功能,④脚可连接到电源ＶＣＣ,此时放大器工作电流仅约１ｍＡ。图中Ｃ１为输入耦合电容,Ｃ２为前置放大器的负反馈电容,Ｃ１、Ｃ２的容量均应根据具体使用情况来选配,以获得最佳的防冲击声效果。Ｃ３为减小电源波动的滤波电容,它决定开／关机时到达稳态的时间常数。Ｃ４为防振电容,与串联的电阻组成防振电路,一般采用温度特性和高频特性较好的聚酯薄膜电容。Ｃ５为电源滤波电容,Ｃ６为输入端的消振电容。
经查资料,东芝公司生产的同系列ＴＡ８２１０ＡＨ、ＴＡ８２１５ＡＨ、ＴＡ８２２１ＡＨ及韩国产的ＫＩＡ６２１０ＡＨ、ＫＩＡ６２１６Ｈ封装形式、引脚功能完全相同,其中ＫＩＡ６２１０ＡＨ输出功率与ＴＡ８２０５ＡＨ相同,其余几种输出功率略有差异（ＴＡ８２１０ＡＨ为２０Ｗ×２,ＴＡ８２１５ＡＨ为１８Ｗ×２,ＴＡ８２２ＡＨ为３０Ｗ×２,ＫＩＡ６２１６Ｈ为１５Ｗ×２）,可以互换。ＴＡ８２０５ＡＬ、ＴＡ８２１０ＡＬ、ＴＡ８２１５ＡＬ、ＴＡ８２２１ＡＬ内部电路也完全相同,只不过采用了１７引脚单列直插封装。本机采用ＴＡ８２１０ＡＨ代换后现已正常工作数月。
|
