具有3kV隔离功能的1W微型DC/DC转换器

发布时间:2006年8月1日 点击次数:977
来源:今日电子   作者:

 生产商:德州仪器 Texas Instruments(TI)

 产品说明:

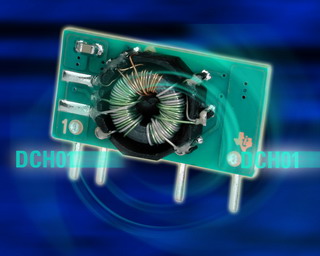

全新DCH01系列插入式电源模块不仅能够在5V输入电压下工作,而且还能提供5V、12V与15V的单个电压以及±5V、±12V与±15V的补偿双通道输出电压。该款微型模块非常理想地适用于工业应用,如数据采集、马达控制、可编程逻辑控制、测量测试、医疗仪器以及专业音频。

DCH01系列的效率高达85%,具备3kVrms隔离功能与符合EN55022B类标准的EMC性能,因而能够轻松满足UL60950规格要求。这些模块支持-40℃~85℃的工作温度范围,因而能够方便地为TI于1月份推出的全新ISO721与ISO721M高速数字隔离器提供核心动力(更多详情,敬请访问:www.ti.com/iso721)。此外,该款DCH01无需使用接地环路,即可为噪声敏感型应用提供高效的负载点电源转换功能。

DCH01采用可靠的PC电路板结构与符合无铅/RoHS标准的业界标准20mm×8mm×10mm 7引脚SIP封装。其开放式框架设计并非采用同类竞争产品所常用的陶瓷工艺,从而增强了可靠性。
