产品说明：

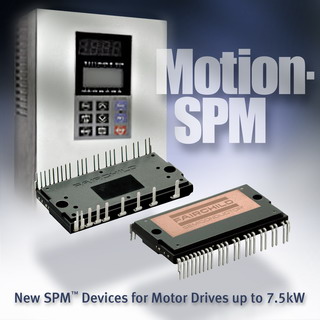

智能功率模块(SPM™)系列新增了额定电流为50A和75A的两款Motion-SPM器件,专为5～7.5kW的商用及工业逆变电机控制设计。

FSAM50SM60A (600V/50A)和FSAM75SM60A(600V/75A)模块采用60×31mm的双列直插式封装(DIP),占用的电路板空间几乎仅为分立式解决方案的一半。

为了最大程度的减少外围器件及增强系统的稳定可靠性,在每一个Motion-SPM中均集成了6个高速IGBT、6个续流 (freewheeling)二极管、3个HVIC(高压集成自举电路)、1个LVIC(低压集成驱动电路)和1个热敏电阻。其中,内置HVIC为系统提供了无需光藕隔离的单电源共地解决方案,从而大大减少元件数目,同时,低端的检流IGBT为系统提供了灵活可调的短路保护功能,每个模块还集成了无位置传感器控制功能和温度监控功能。内置的热敏电阻用以精确实现过温保护,从而进一步增强系统可靠性。此外,Motion-SPM器件还提供高达20kHz 的开关频率和保证通过每分钟2500Vrms的额定隔离电压等级,因而提高了功率效率。

FSAM50SM60A 和FSAM75SM60A均属于无铅产品,能达到甚至超越IPC/JEDEC的J-STD-020C标准要求,并符合现已生效的欧盟标准。
