产品说明：

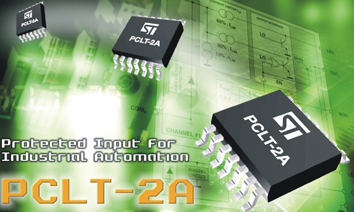

PCLT-2AT4是一款双通道终接芯片,它集成了输入保护单元、一个串联限流器和一个输出驱动器,有助于提高工业自动化系统24V DC数字输入模块的性能和可靠性。

PCLT-2AT4采用紧凑的TSSOP14表面组装封装,成本和电路板空间远远低于传统分立解决方案的要求,同时芯片功耗被大幅度降低,EMI抗干扰性能更加优异。每条通道都能终接上桥臂传感器和I/O模块的输入端,这个尺寸紧凑的芯片为制造高度集成的24V接口提供了一个应用灵活、设计简便的解决方案。

PCLT-2AT4是一个应用灵活的解决方案,能够实现IEC61131-2标准的1类、2类、3类特性,这些特性定义了设备要求和工业可编程逻辑控制器的测试方法。用一个外部电阻器可将电流限制设定在7.5mA (2类)和2.5mA (3类)之间。在工作温度范围内,与电阻电路相比,温度补偿功能使功耗得到进一步降低。此外,因为散热垫裸露,封装的热阻较低,电路板的散热垫可以设计得更小,同时还降低了热点现象。

输入电压钳位单元保护模块输入免遭IEC61131-2、IEC61000-4-2(1.5kV空气静电放电)、IEC61000-4-4 (4kV快速瞬间脉冲串)和IEC61000-4-6-5 (0.5到1kV电涌电压)等标准规定的电磁干扰。输入具有-30V的电源极性接反稳态电压保护功能。连接一个750Ω的电阻器,工作输入电压范围可扩展到-30V到+35V。

输出可配置成光耦合驱动器或者CMOS输出,在一个输入控制下直接驱动一个总线控制器。根据IEC61131-2标准的规定,当输入电流小于2mA时,两种模式都将关闭输出。此外,输入电流还驱动一个LED指示灯驱动器,以视觉方式表示输入逻辑的状态。
