产品说明：

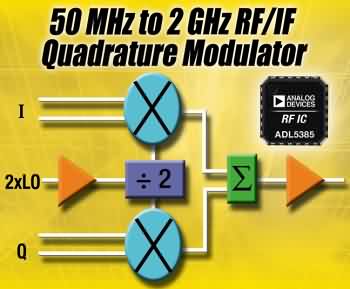

正交调制解调器ADL5385的工作频率为50 MHz～2200 MHz，适合低中频（IF）和RF应用，例如，宽带无线接入系统、微波射频链路发射器、电缆调制解调器终端系统和蜂窝基础设施。ADL5385只需一个单端输入、两倍频的本地振荡器(LO)输入，从而在很宽的LO频率范围内能将复合调制信息从基带转换到最终的RF输入。

ADL5385由于其高输出功率能力（+10dBm P1dB）、高单端输出线性度（+24dBm IP3）和低本底噪声（-158dBm/Hz）提供极高的输出动态范围。ADL5385具有-46dBm载波馈通和-50dBm单边带抑制(在14MHz处)能力使得它在复合高阶调制应用〔例如，大于或等于16点的正交幅度调制(QAM)〕中对校准和调零的需求最少。

ADL5385可接受来自直流（DC）～700 MHz的宽带输入，并且与ADI公司的AD977x系列Tx DAC+发送DAC的输出幅度兼容。ADL5385具有-7dBm的低LO驱动要求也与ADI公司的ADL4360系列带VCO的集成PLL产品兼容。ADL5385的两倍LO输入频率特性有助于在LO隔离和电路板密度至关重要的应用中使LO频率牵引最小。ADL5385采用4mm×4mm 24引脚LFCSP封装。
