产品说明：

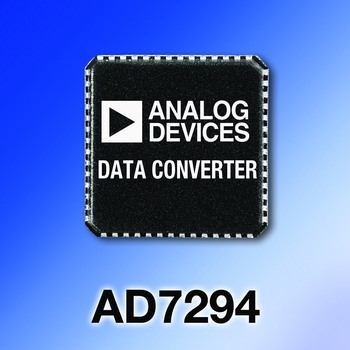

AD7294多通道输入输出（I/O）数据转换器以无线基站应用为目标，集成了监测和控制电流、电压及温度所需要的全部功能。随着无线基站设计中输出功率和通道数量的增加，为了优化总功率效率、邻道干扰和信噪比性能，控制功率管的偏置电流和工作条件的重要性日益增加。

AD7924多通道I/O数据转换器集成了4通道12位DAC、9通道12位ADC、两个高端电流检测放大器和三个温度传感器通道。因此，AD7294为无线基站设计节省了元件数量，降低了成本，同时提高了可靠性和易用性。由于采用了ADI公司开发的拥有专利权的CMOS制造工艺，它将高电压性能与高速、低功耗转换器内核结合在一起，才达到这样少见的高集成度。

AD7294集成的高端电流传感器满足了高电压要求，工作电压最大值为48V，在12位分辨率时具有0.5%的精度和1LSB的线性度，同时集成的温度传感器具有0.25℃的分辨率和±2℃精度。AD7294只需一个外部放大器就能满足高电压的要求。此外，由于器件精度的提高能够转变成对功率管偏置电压控制精度的提高，从而提高了无线基站中信号的完整性和功率效率。

AD7294有两种封装形式：56引脚的LFCSP封装（引脚架构芯片级封装）和64引脚的TQFP封装（薄型四面引线扁平封装），这两种封装在扩展的工业温度范围内（-40℃～+105℃）都能达到规定的技术指标。欲获知更多信息，请访问www.analog.com/AD7294。
